ENGINE

12

ENGINE

12

REPAIR

12. Ensure service tools LRT-12-010 and

LRT-12-091 are scrupulously clean. Coat seal
guide and oil seal journal with clean engine oil.

CAUTION: Do not handle oilseal lip, check
it is not damaged. Ensure outside diameter
remains clean and dry.

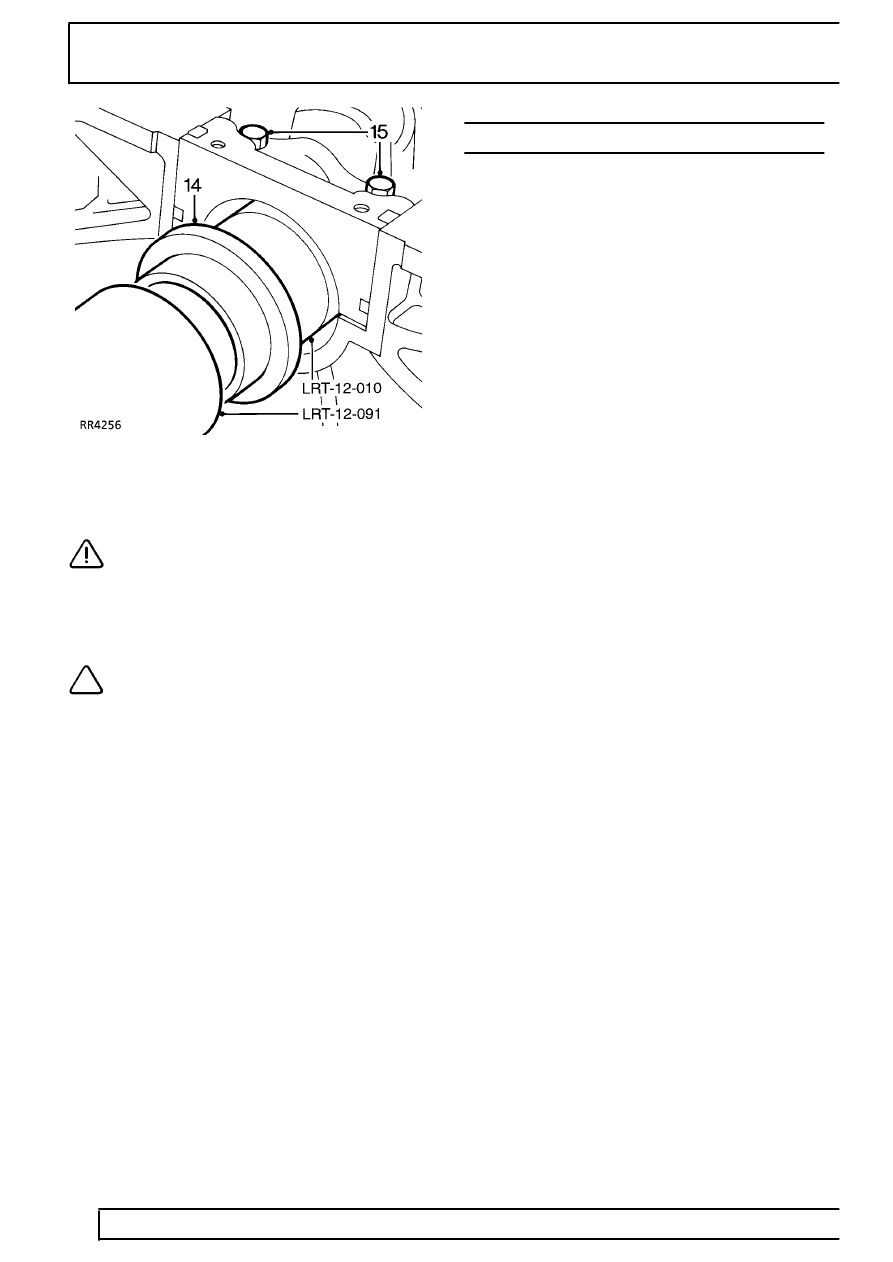

13. Position oil seal guide LRT-12-010 on crankshaft

flange.

NOTE: Lubricant coating must cover seal
guide outer surface completely to ensure
that oil seal lip is not turned back during

assembly. Position oil seal, lipped side towards
engine, on seal guide. Seal outside diameter
MUST be clean and dry.

14. Fit oil seal using tool LRT-12-091. Remove seal

guide.

15. Tighten rear main bearing cap to

90 Nm.

16. Fit sump.
17. Fit flywheel or flexible drive plate and ring gear.

ENGINE

Service repair no - 12.41.01

Remove

1. Park vehicle on level ground and apply park

brake.

2. De-pressurise fuel system.

See FUEL

SYSTEM, Repair, Depressurising Fuel
System

3. Remove bonnet [hood].

See CHASSIS AND

BODY, Repair, Bonnet [Hood]

4. Remove battery.

See ELECTRICAL, Repair,

Battery

5. Remove radiator/oil coolers.

See COOLING

SYSTEM, Repair, Radiator/Oil Coolers

6. Place an absorbent cloth around fuel feed hose

at fuel rail and release compression nut.
Remove feed hose from rail, seal end of pipes
with masking tape to prevent ingress of dirt.

7. Release fuel return hose clamp and remove

hose from pressure regulator, seal both
openings with masking tape to prevent ingress of
dirt.

8. Remove vacuum hose from rear of regulator.
9. Manual vehicles: Disconnect throttle cable from

bracket. Automatic vehicles: Detach throttle
bracket from plenum chamber and lay assembly
to one side.

See FUEL SYSTEM, Repair,

Plenum Chamber DO NOT DISTURB KICK
DOWN CABLE SETTING.

10. Remove ram housing.

See FUEL SYSTEM,

Repair, Ram Housing

11. Remove air flow sensor.

See FUEL SYSTEM,

Repair, Air Flow Sensor

12. Remove air cleaner assembly.

See FUEL

SYSTEM, Repair, Air Cleaner Assembly

13. Remove Generator.

See ELECTRICAL,

Description and operation, Generator

14. Release air conditioning compressor from its

mounting and lay to one side. DO NOT
discharge air conditioning system.

See AIR

CONDITIONING, Repair, Compressor
