12 - ENGINE - V8i: DESCRIPTION AND OPERATION (page 2 of 5)

12

ENGINE

2

DESCRIPTION AND OPERATION

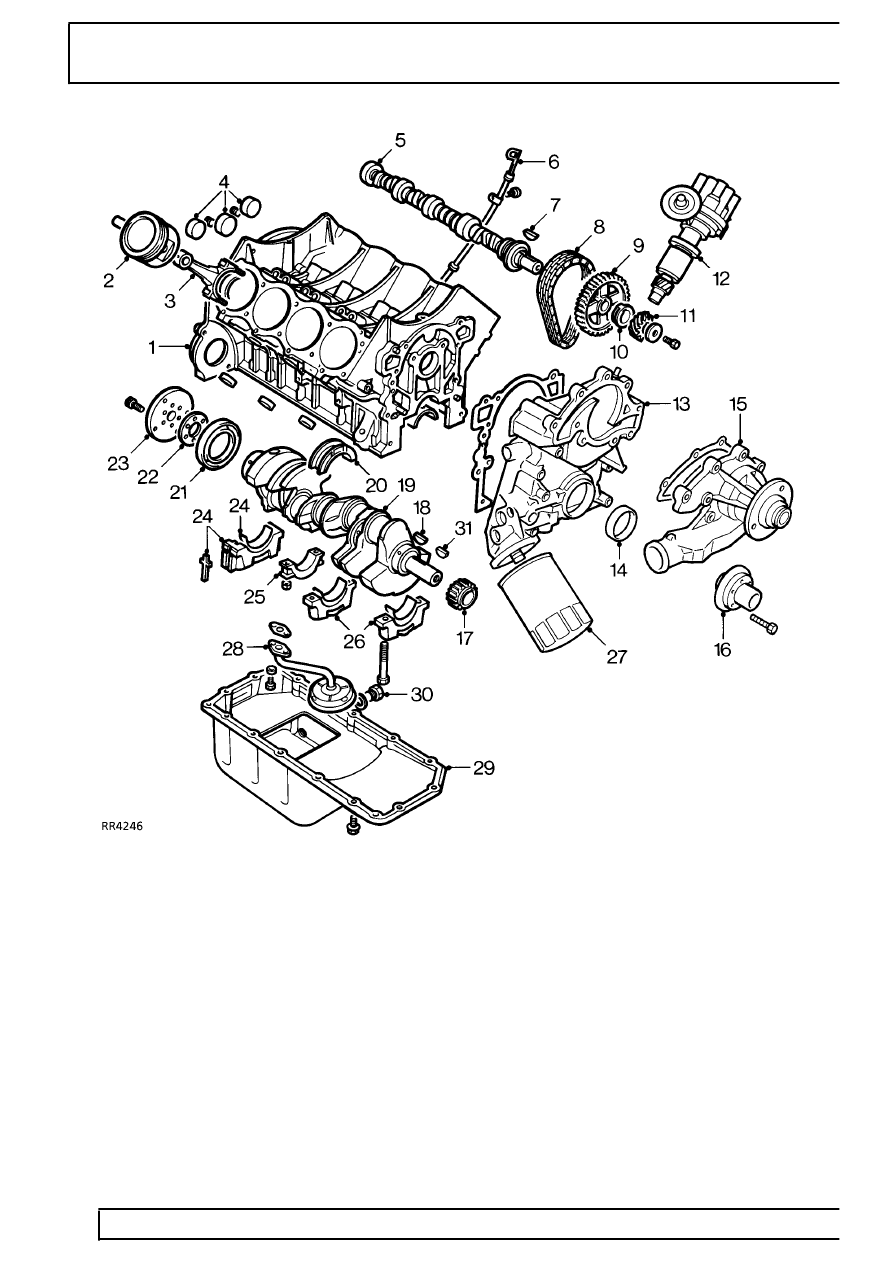

1. Cylinder block
2. Pistons and gudgeon pins (8)
3. Connecting rods (8)
4. Core plugs
5. Camshaft
6. Dipstick
7. Camshaft key
8. Timing chain
9. Camshaft sprocket

10. Distance piece
11. Distributor drive gear
12. Distributor
13. Front cover
14. Front cover oil seal
15. Coolant pump
16. Crankshaft damper / pulley

17. Crankshaft sprocket
18. Crankshaft sprocket key
19. Crankshaft
20. Centre main bearing shells (2)
21. Crankshaft rear oil seal
22. Spacer
23. Adaptor plate
24. Rear main bearing cap, shell and side seals
25. Connecting rod caps
26. Main bearing caps and shell bearings
27. Oil filter
28. Oil pump suction pipe/strainer
29. Oil sump
30. Oil sump drain plug
31. Oil pump drive key
