FRONT COVER PLATE

Tdi

7

REPAIR

FRONT COVER PLATE

Service repair no - 12.65.01

Remove

1. Disconnect battery negative lead.
2. Drain coolant.
3. Remove top hose from radiator.
4. Remove inter-cooler to induction manifold hose.
5. Remove viscous coupling and fan.

See

COOLING SYSTEM, Repair, Viscous
Coupling, Fan Blades, Pulley and Fan Cowl

6. Remove fan cowl.
7. Remove drive belt.

See Drive Belt Renew

8. Remove crankshaft pulley.

See Crankshaft

Pulley

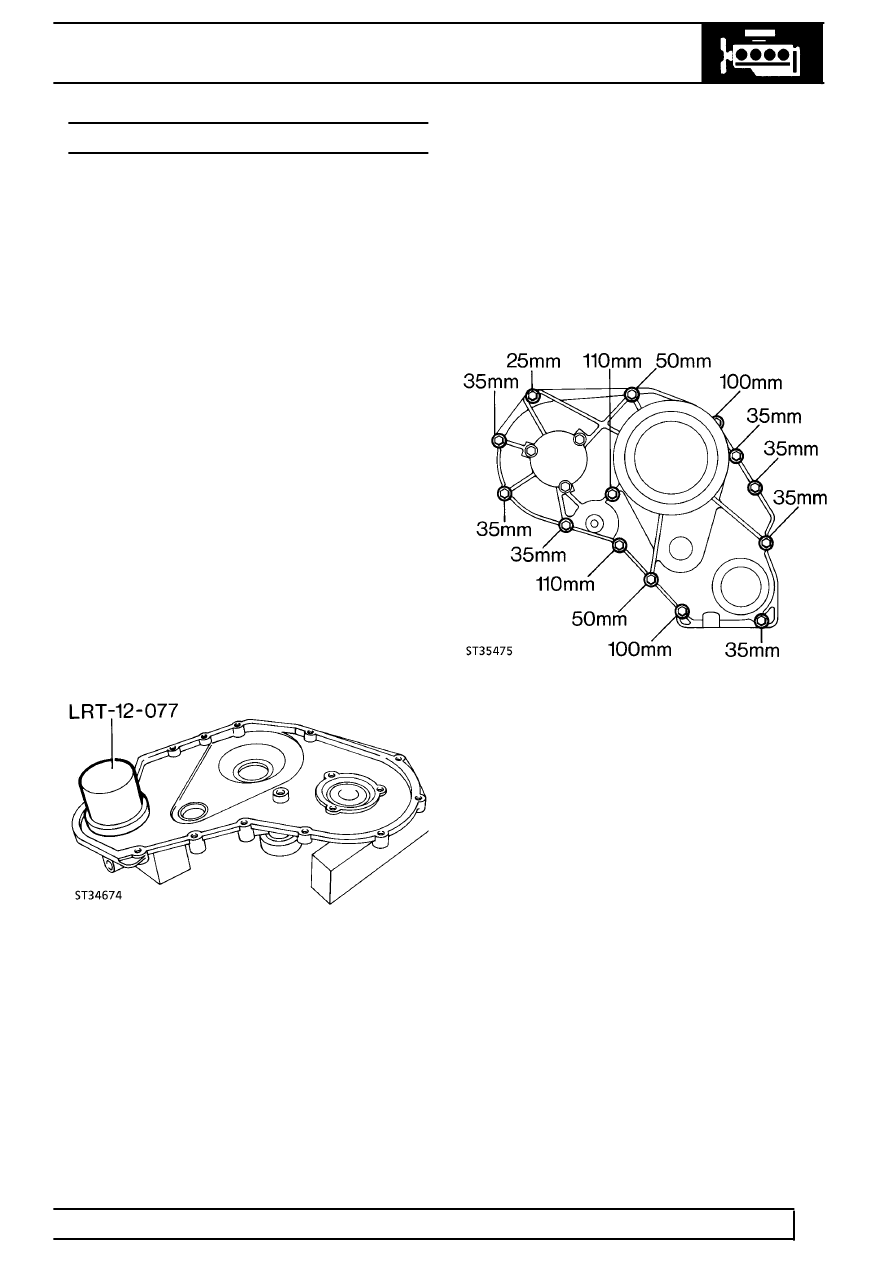

9. Remove 14 bolts securing front cover plate,

noting top two bolts also retain thermostat hose
clips.

10. Remove cover plate complete with gasket.
11. Remove small gasket from centre bolt boss.

Seal replacement

12. Remove worn seal from cover and clean recess.
13. Support cover and fit new seal, open side fitted

into recess, using special tool LRT-12-077.

Refit

14. Refit in reverse order to removal using new

gaskets, fitting the securing bolts as shown in
illustration ST3475. Tighten to

25 Nm.
