FRONT COVER/TIMING GEAR HOUSING GASKET

12

ENGINE

12

REPAIR

FRONT COVER/TIMING GEAR HOUSING GASKET

Service repair no - 12.65.10

Remove

1. Remove timing belt and gears.

See Camshaft

Drive Belt and Gears

2. Remove fuel injection pump.

See FUEL

SYSTEM, Repair, Fuel Injection Pump and
Timing

3. Remove engine oil sump.

See Oil Sump

4. Remove oil pick up strainer.

See Oil Pick-Up

Strainer

5. Remove bolts securing timing gear housing to

block.

6. Withdraw timing gear housing complete with

gasket.

7. Clean all gasket material from mating faces.

Refit

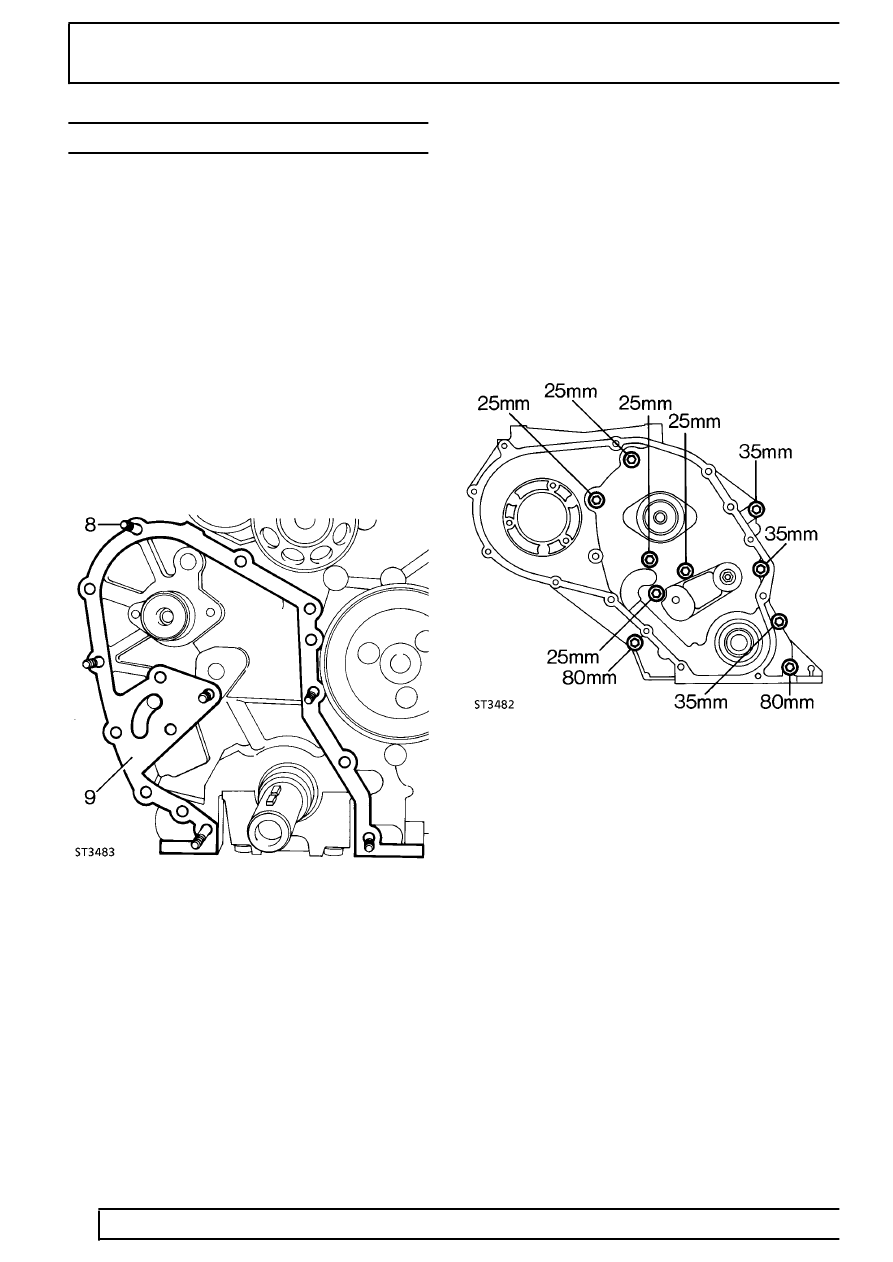

8. Fit slave guide studs to locate gasket.
9. Fit new gasket, over slave studs, to cylinder

block.

10. Align flats on oil pump with flats on crankshaft.
11. Fit front cover to block taking care not to damage

oil seal.

12. Secure with bolts of correct length in locations

where slave studs are not fitted (ST3482).

13. Remove slave studs and fit correct length bolts.
14. Tighten to

25 Nm.

15. Fit oil pick-up strainer.

See Oil Pick-Up

Strainer

16. Fit oil sump.

See Oil Sump

17. Refit fuel injection pump.

See FUEL SYSTEM,

Repair, Fuel Injection Pump and Timing
