ENGINE (page 3 of 3)

Tdi

5

REPAIR

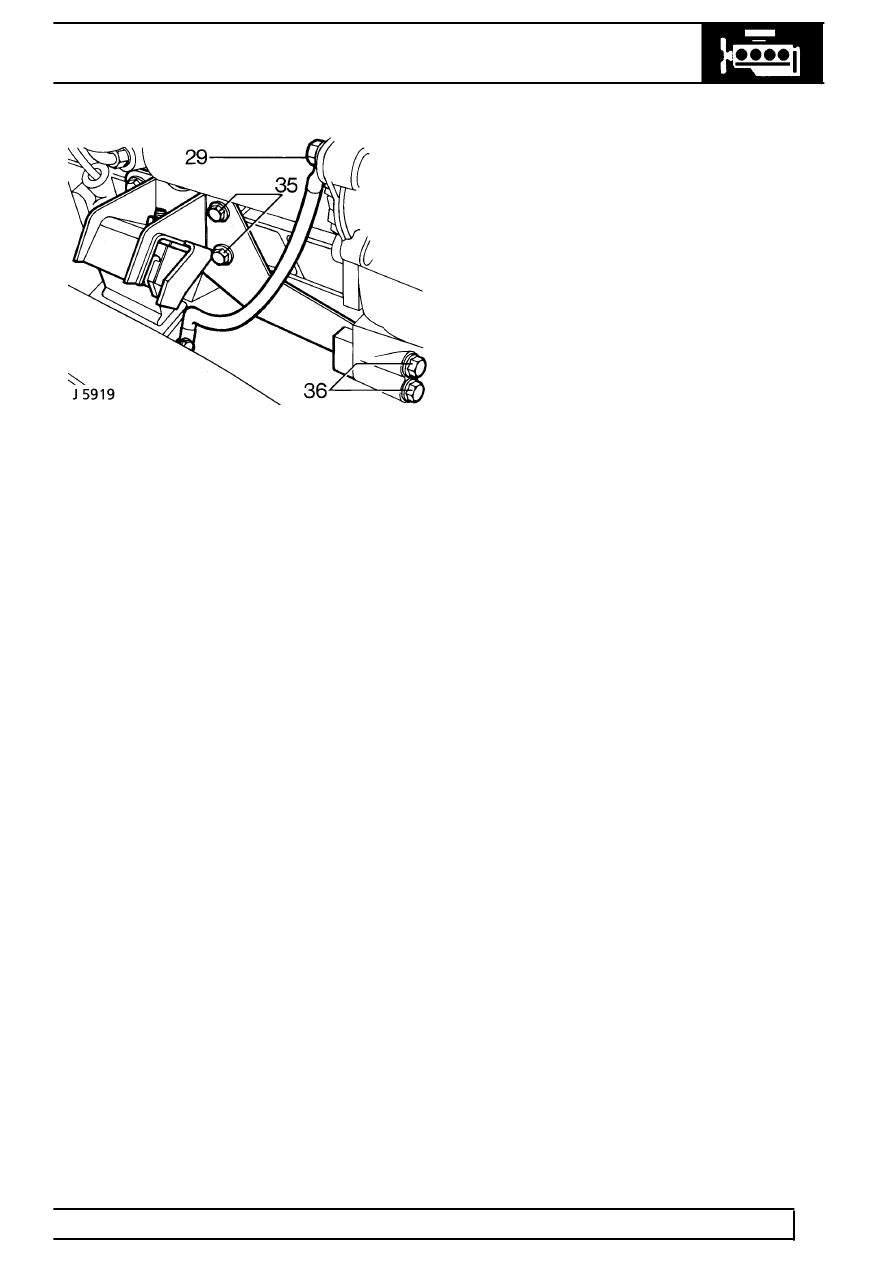

37. Remove nuts and plain washers securing front

engine mountings to chassis,and lift both engine
mounting bracket assemblies from vehicle.

38. Remove engine to bell housing fixings. Leave

starter motor attached.

39. Raise engine to separate from transmission.
40. Check all connections to engine have been

disconnected.

41. Remove engine.

Refit

42. Apply Hylomar to mating faces of bell housing.

Lubricate splines of gearbox primary pinion with
Rocol MV 3.
If automatic transmission, coat the four drive
plate to torque convertor bolts with Loctite 290.
Tighten to

39 Nm.

43. Lower engine and locate with transmission.

If manual transmission locate primary pinion into
clutch and engage bell housing dowels. Fit
engine to bell housing fixings. Tighten to

40 Nm.

If automatic transmission fixings. Tighten to

46

Nm.

44. Raise engine, refit front engine mounting

brackets to cylinder block and bell housing.

45. Remove gearbox support and lower engine.
46. Tighten front engine mountings to chassis

fixings. Tighten to

45 Nm.

47. Reverse removal procedure. 1 to 37.
