CYLINDER HEAD GASKET

12

ENGINE

20

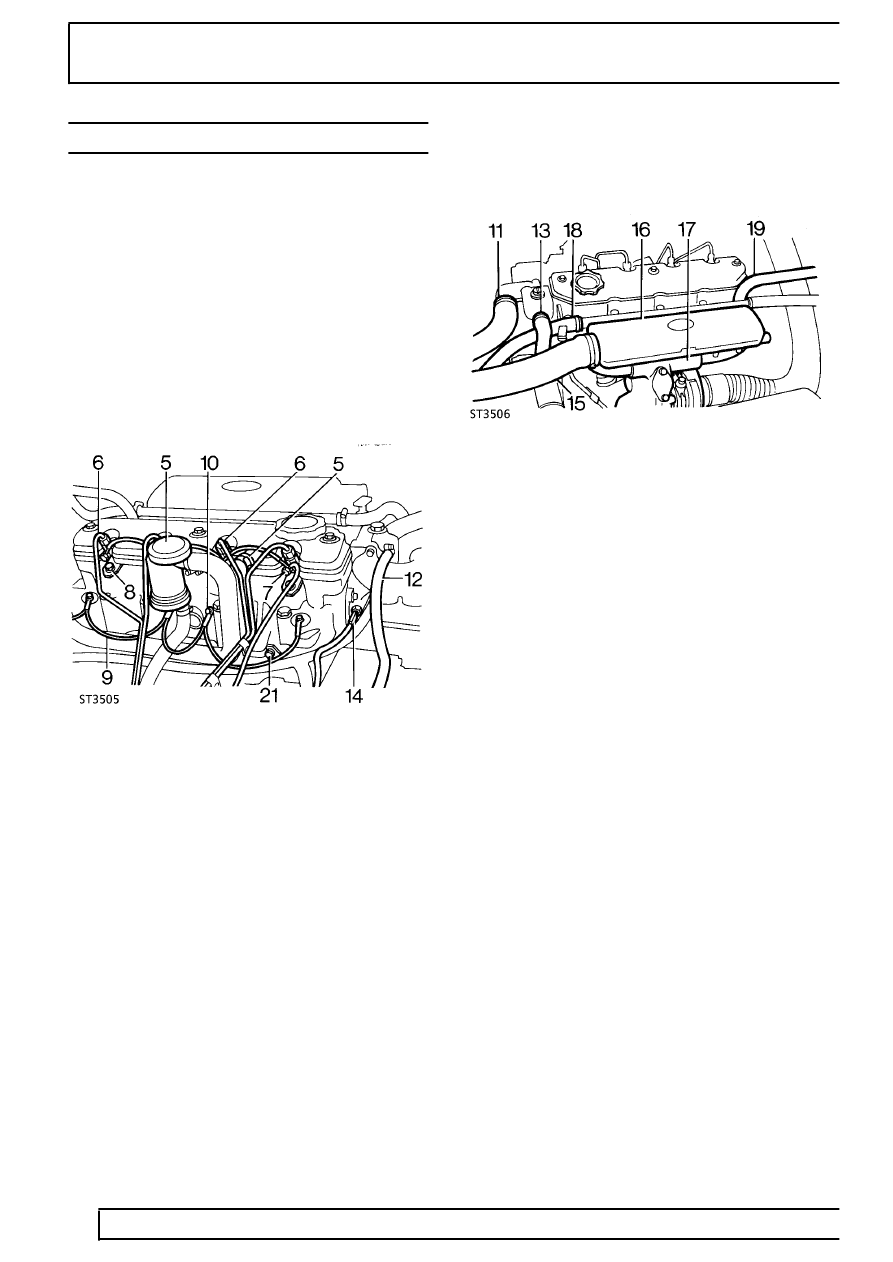

REPAIR

CYLINDER HEAD GASKET

Service repair no - 12.29.02

Remove

1. Disconnect battery negative lead.
2. Remove bonnet [Hood].

See CHASSIS AND

BODY, Repair, Bonnet [Hood]

3. Drain coolant.
4. Remove air cleaner assembly.

See FUEL

SYSTEM, Repair, Air Cleaner

5. Detach crankcase ventilation valve and side

breather hose from rocker cover and move to
one side.

6. Remove injection pipes.

7. Disconnect spill rail from fuel injectors.
8. Remove fuel injectors and sealing washers.

Identify each injector to the location from which it
is removed.

See FUEL SYSTEM, Repair,

Injectors

9. Remove inter-connecting harness from glow

plugs.

10. Remove glow plugs.

See FUEL SYSTEM,

Repair, Glow Plugs

11. Remove top hose, radiator to thermostat.
12. Disconnect by-pass hose from thermostat.
13. Disconnect hose, thermostat to water pump.
14. Disconnect water temperature sensor lead.

15. Remove hose inter-cooler to induction manifold.
16. Remove induction manifold.

See MANIFOLD

AND EXHAUST SYSTEM, Repair, Exhaust
Manifold - Tdi

17. Remove exhaust manifold and turbocharger

assembly.

See MANIFOLD AND EXHAUST

SYSTEM, Repair, Exhaust Manifold - Tdi

18. Disconnect heater hose from water pump and

move heater rail aside.

19. Disconnect heater hose from rear of cylinder

head.

20. Remove bolt securing air cleaner mounting

bracket to support strut.

21. Remove bolt securing harness bracket to

cylinder head.

22. Remove rear lifting bracket, this will also release

clips securing transmission and engine breather
pipes and multiplug. Note loose spacer under
clip securing engine breather pipe and multiplug.
