TAPPETS - ENGINE SET

12

ENGINE

14

REPAIR

DRIVE PLATE - AUTOMATIC

Service repair no - 12.53.13

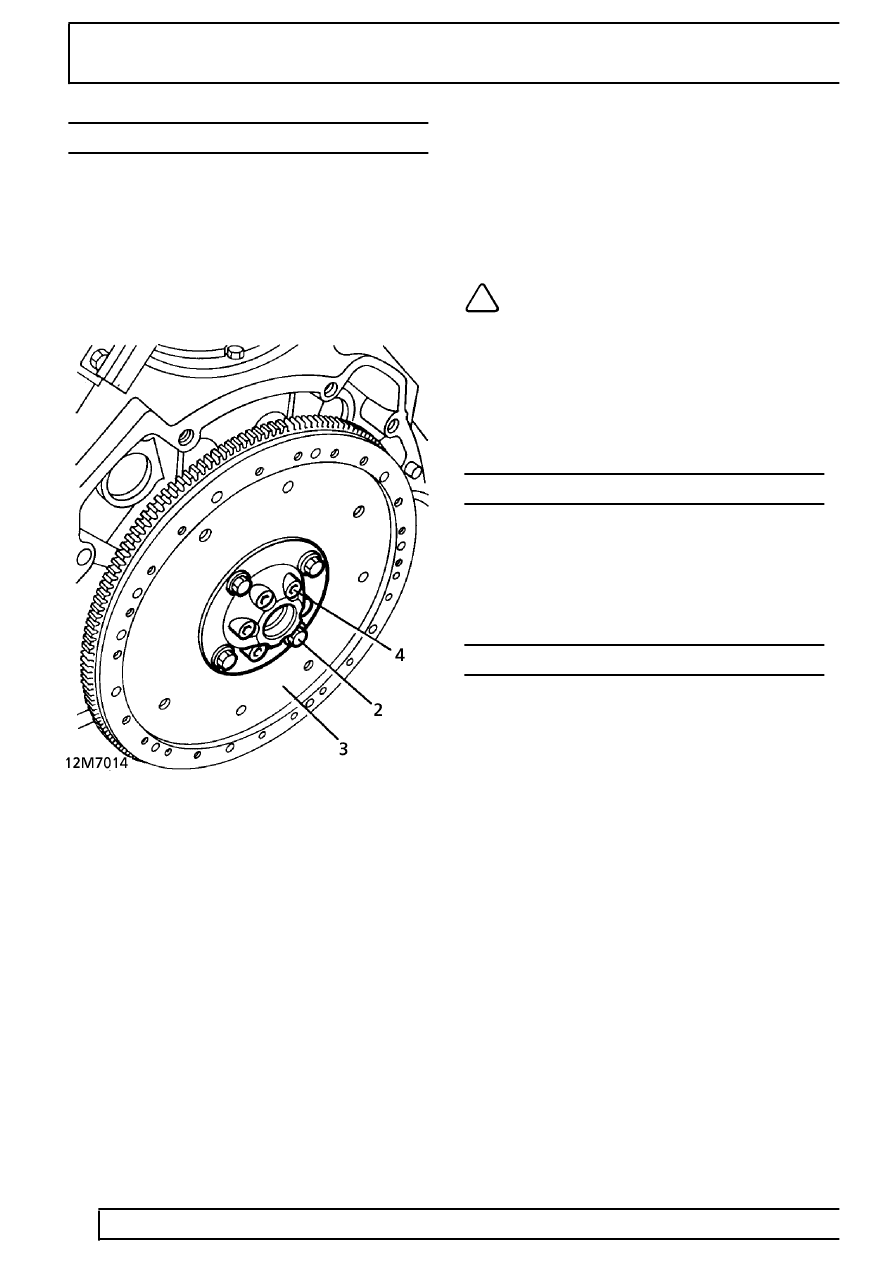

Remove

1. Remove automatic gearbox and torque

converter.

See AUTOMATIC GEARBOX,

Repair, LT230T Transfer Gearbox with
Automatic Gearbox Assembly - V8i

2. Remove 4 clamp ring bolts. Collect clamp ring.
3. Remove flexible drive plate/starter ring gear

assembly from hub aligner.

4. Remove 6 screws from hub aligner. Remove hub

aligner from crankshaft. Collect shim.

5. Check drive plate for distortion or cracks. Check

starter ring gear for chipped or broken teeth. If
either component shows signs of damage, fit a
new assembly.

Refit

6. Ensure all mating surfaces are clean.
7. Fit shim and hub aligner to crankshaft.
8. Fit hub aligner screws. Tighten to

85 Nm.

9. Fit drive plate and clamp ring.

10. Fit clamp ring bolts. Tighten to

45 Nm.

NOTE: It is only necessary to reshim the
drive plate when a new crankshaft or hub
aligner is fitted.

11. Fit automatic gearbox and converter assembly.

See AUTOMATIC GEARBOX, Repair, LT230T
Transfer Gearbox with Automatic Gearbox
Assembly - V8i

ROCKER SHAFT - OVERHAUL

Service repair no - 12.29.29 - Rocker shaft -
overhaul

See Overhaul Manual 4.0/4.6 V8 Engine

TAPPETS - ENGINE SET

Service repair no - 12.29.57 - Tappets - engine set

See Overhaul Manual 4.0/4.6 V8 Engine
