FRONT COVER GASKET (page 2 of 3)

12

ENGINE

8

REPAIR

9. Disconnect multiplug from camshaft sensor.

See FUEL SYSTEM SFI, Repair, Camshaft
Position Sensor (CMP Sensor)

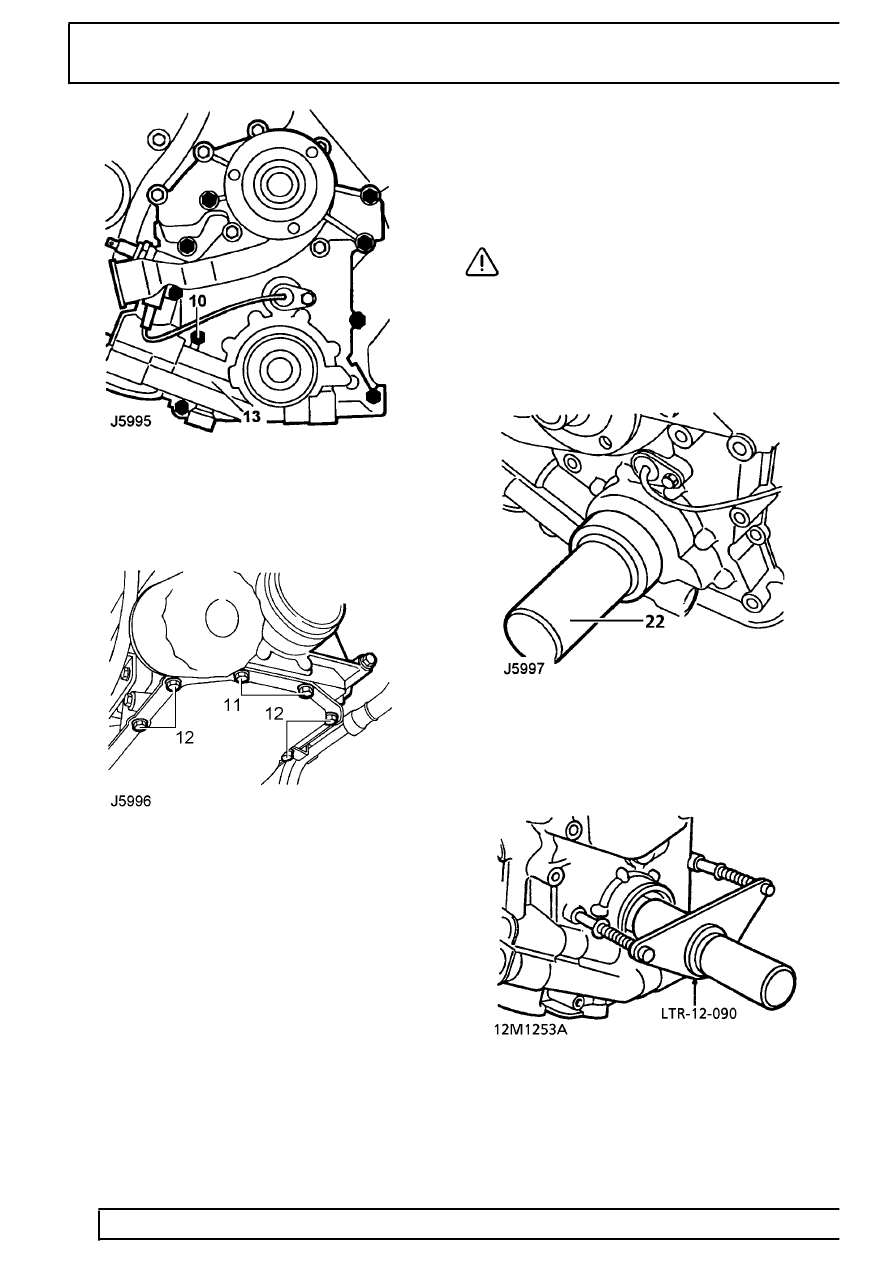

10. Remove 9 bolts securing front cover.

11. Remove 2 bolts securing sump to front cover.
12. Loosen 4 bolts securing sump adjacent to front

cover (2 each side).

13. Release front cover assembly.
14. Remove oil seal.
15. Remove and discard gasket.

Refit

16. Clean sealant from threads of cover bolts.
17. Clean old sealant from front cover and block joint

face.

CAUTION: Use a plastic scraper.

18. Apply Hylosil jointing compound to gasket

position on cover and block.

19. Fit new gasket to block face.
20. Ensure oil seal register in cover is clean.
21. Lubricate outer face of NEW oil seal.

22. Using LRT-12-089, fit seal to cover.
23. Lubricate oil pump drive gear and position in

pump with groove away from engine.

24. Locate alignment tool LRT-12-090 on front cover

and oil pump drive gear.

25. Position front cover over crankshaft.
26. Press and rotate tool to engage drive gear until

drive gear keyway aligns with Woodruff key.

27. Fit cover to cylinder block.
