RELAY - WIPER DELAY - FROM 02MY

WIPERS AND WASHERS

5

REPAIR

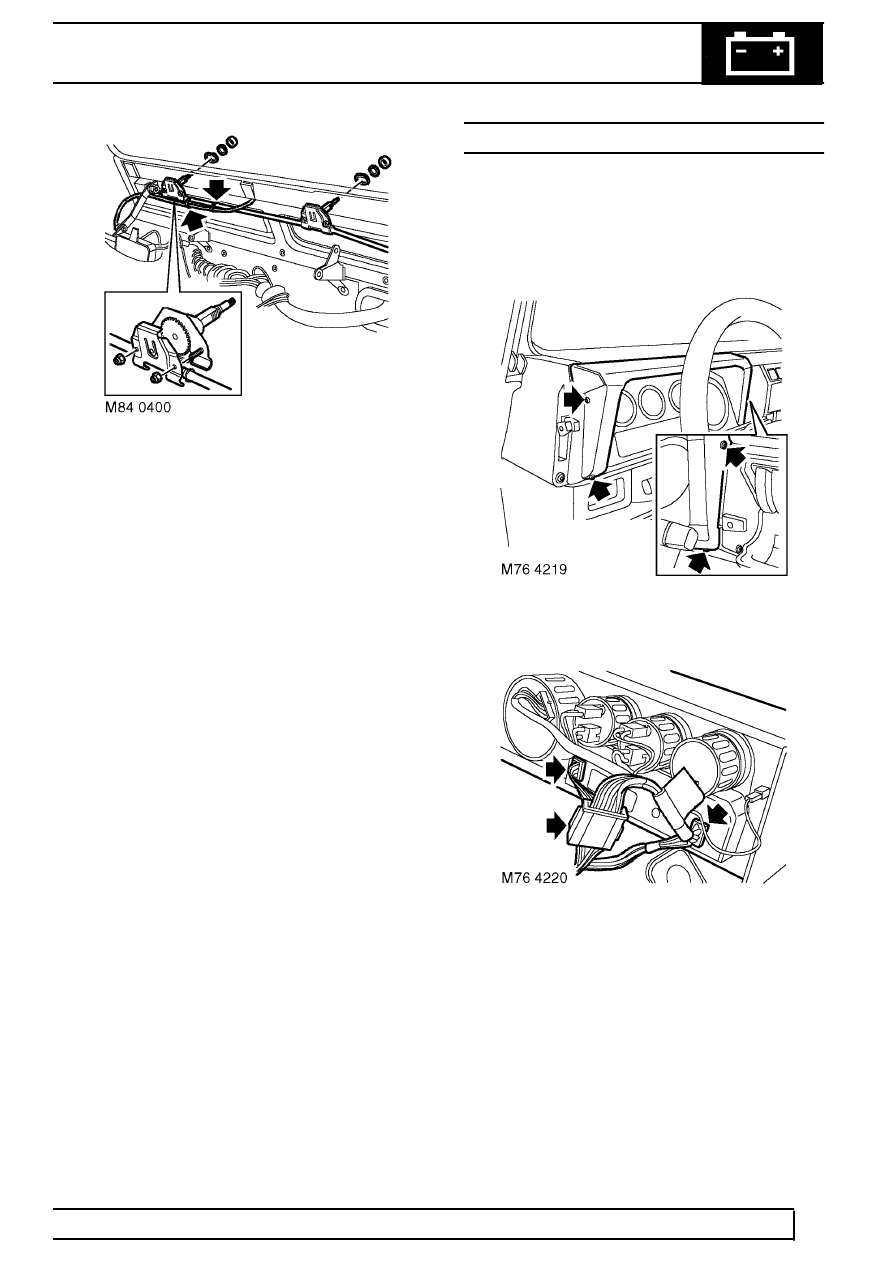

9. Remove cable ties securing washer tube to

windscreen wiper rack tube.

10. Loosen fully 4 nuts securing backplates to wheel

boxes and remove windscreen wiper rack tubes.

11. Remove seals from wheel box spindles.
12. Remove 2 nuts securing wheel boxes and

remove sealing washers.

13. Carefully pull fascia support rail from bulkhead

sufficiently to remove wheel boxes.

Refit

14. Loosen fully but do not remove nuts securing

wheel box back plates.

15. Grease wheel boxes.
16. Fit wheel boxes, fit sealing washers and tighten

nuts to 5 Nm (3.7 lbf.ft).

17. Fit spindle seals.
18. Fit wiper rack tubes and tighten wheel box back

plate nuts sufficiently to hold tubes. Tighten
wheel box back plate nuts to 6 Nm (4 lbf.ft)
after fitting windscreen wiper motor.

19. Align washer tube to rack tube and secure with

cable ties.

20. Align fascia support rail and secure with screws.
21. Fit steering column support bracket and tighten

bolt and nut and bolt to 45 Nm (33 lbf.ft).

22. Fit demister duct to tube, align relay bracket and

secure duct with screws.

23. Position heater fan switch and secure with

screws.

24. Fit wiper motor and drive rack. See this

Section.

25. Fit steering column nacelle. See STEERING,

Repair.

26. Connect battery negative lead. See

ELECTRICAL, Repair.

RELAY - WIPER DELAY - FROM 02MY

Service repair no - 84.15.37

Remove

1. Disconnect battery negative lead. See

ELECTRICAL, Repair.

2. Remove 4 screws securing instrument pack and

release pack from fascia.

3. Disconnect 2 multiplugs from warning lamp

panel.

4. Disconnect instrument pack multiplug from main

harness.

5. Remove instrument pack.
