PROPELLER SHAFT - REAR

PROPELLER SHAFTS

1

REPAIR

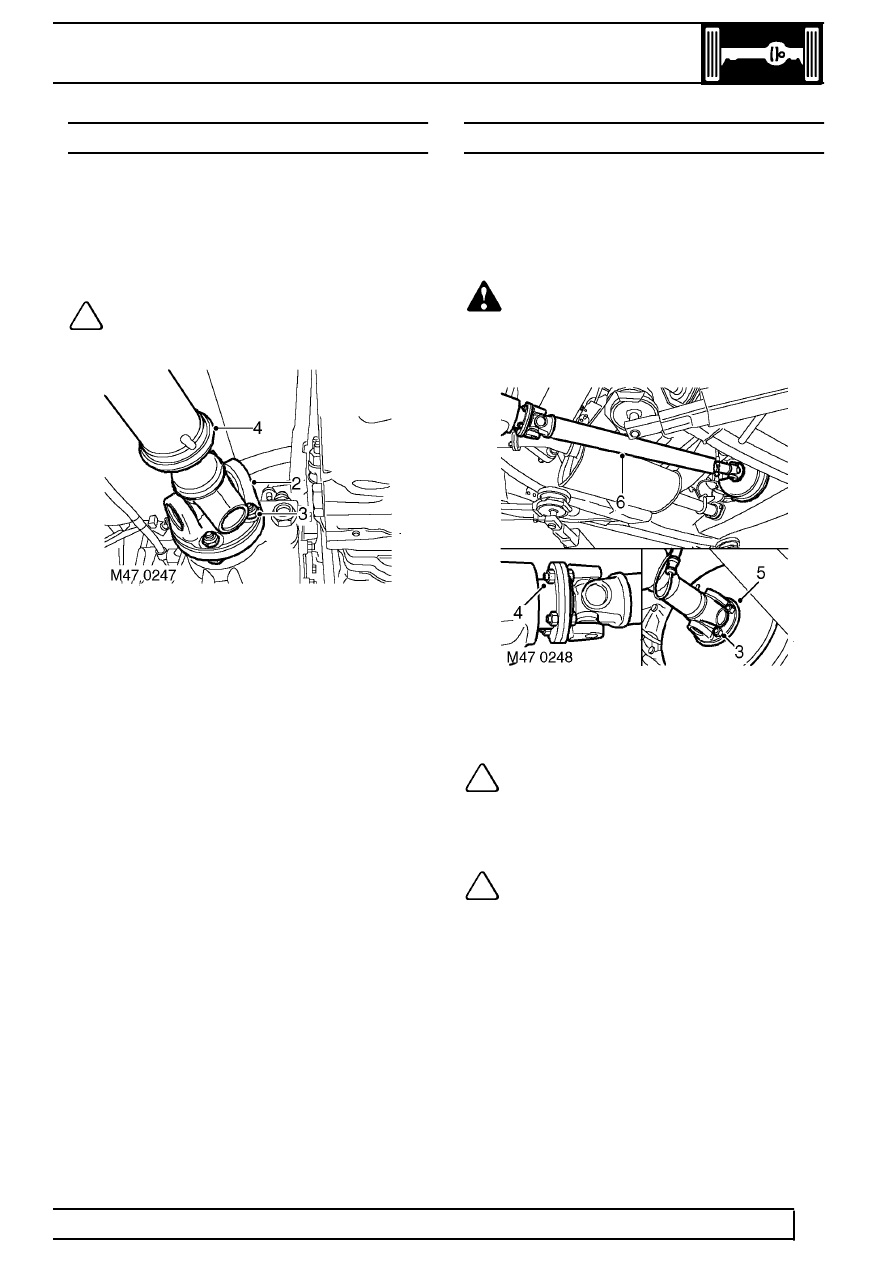

PROPELLER SHAFT - FRONT

Service repair no - 47.15.02

Remove

1. Remove underbelly panel. See CHASSIS AND

BODY, Repair.

NOTE: To remove the underbelly panel,
the propeller shaft has to be released from
the front differential flange.

2. Mark propeller shaft to transfer gearbox.
3. Remove 4 nuts securing propeller shaft to

transfer gearbox flange.

4. Remove propeller shaft.

Refit

5. Clean propeller shaft flanges and mating faces.
6. Position propeller shaft to transfer gearbox

flange and tighten nuts to 48 Nm (35 lbf.ft).

7. Fit underbelly panel. See CHASSIS AND

BODY, Repair.

PROPELLER SHAFT - REAR

Service repair no - 47.15.03

Remove

1. Raise rear of vehicle.

WARNING: Support on safety stands.

2. Using a centre punch, mark relationship of

propeller shaft flanges.

3. Remove 4 nuts securing propeller shaft to park

brake flange.

NOTE: Rotation of propeller shaft may be
required during the above procedure.

4. Remove 4 nuts and bolts securing propeller

shaft to rear axle flange.

NOTE: Rotation of propeller shaft may be
required during the above procedure.

5. Release propeller shaft from park brake.
6. Remove propeller shaft.
