INSTRUMENT PACK

INSTRUMENTS

1

REPAIR

INSTRUMENT PACK

Service repair no - 88.30.38

Remove

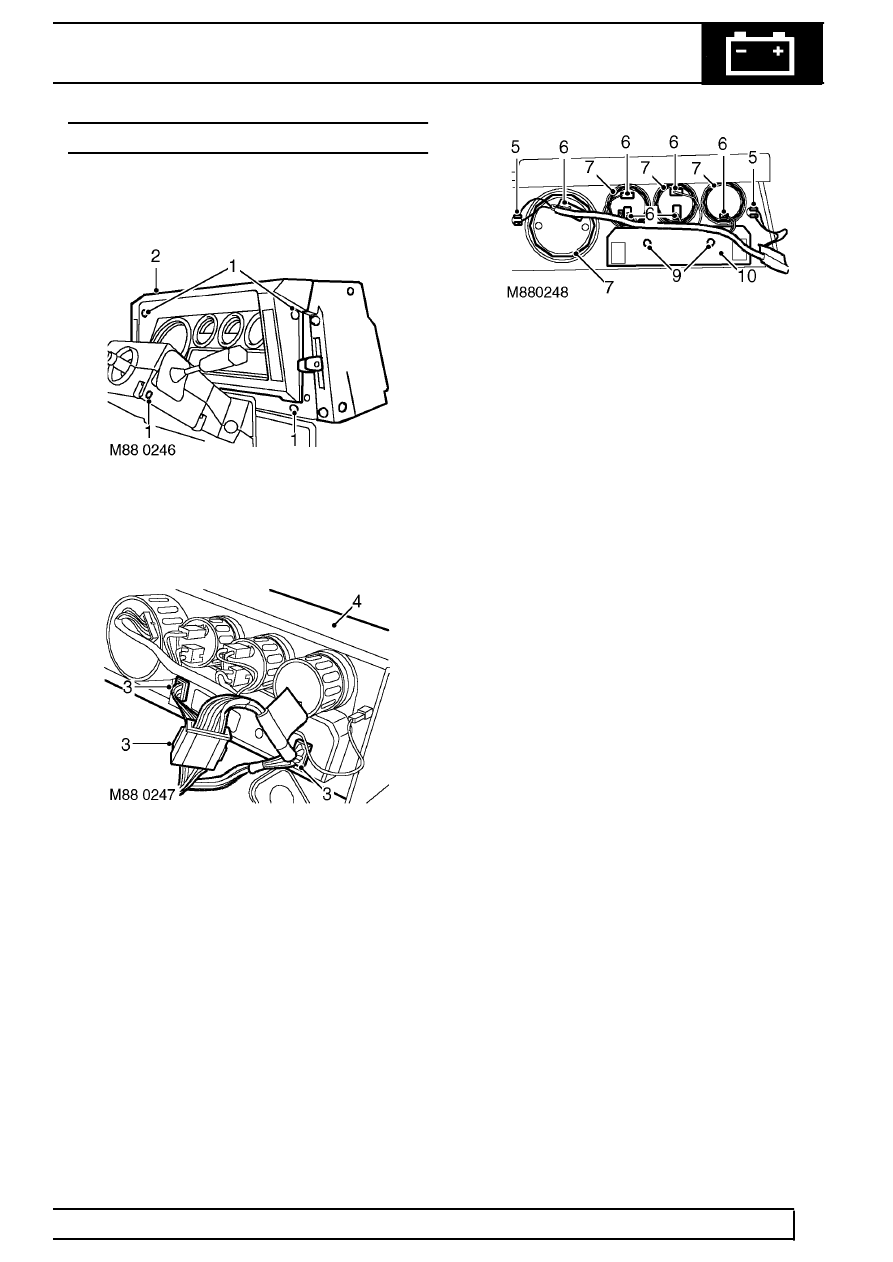

1. Remove 4 screws securing instrument pack to

fascia.

2. Release instrument pack from fascia.

3. Disconnect 3 instrument pack harness to main

harness multiplugs.

4. Remove instrument pack.

5. Disconnect 4 Lucars from left and right hand

heater controls.

6. Disconnect 7 multiplugs from rear of instrument

pack.

7. Remove clamping rings from 4 gauges.
8. Remove 4 gauges from instrument pack.
9. Remove 2 Torx screws securing warning lamp

assembly to instrument pack.

10. Remove warning lamp assembly from instrument

pack.

Refit

11. Fit warning lamp assembly to instrument pack

and secure with Torx screws.

12. Fit gauges to instrument pack and secure with

clamping rings.

13. Connect multiplugs to rear of instrument pack.
14. Connect Lucars to left and right hand heater

controls.

15. Position instrument pack to fascia and connect

instrument pack harness to main harness
multiplugs.

16. Fit instrument pack to fascia and secure with

screws.
