SEAL - REAR OUTPUT SHAFT (page 2 of 2)

TRANSFER GEARBOX

11

REPAIR

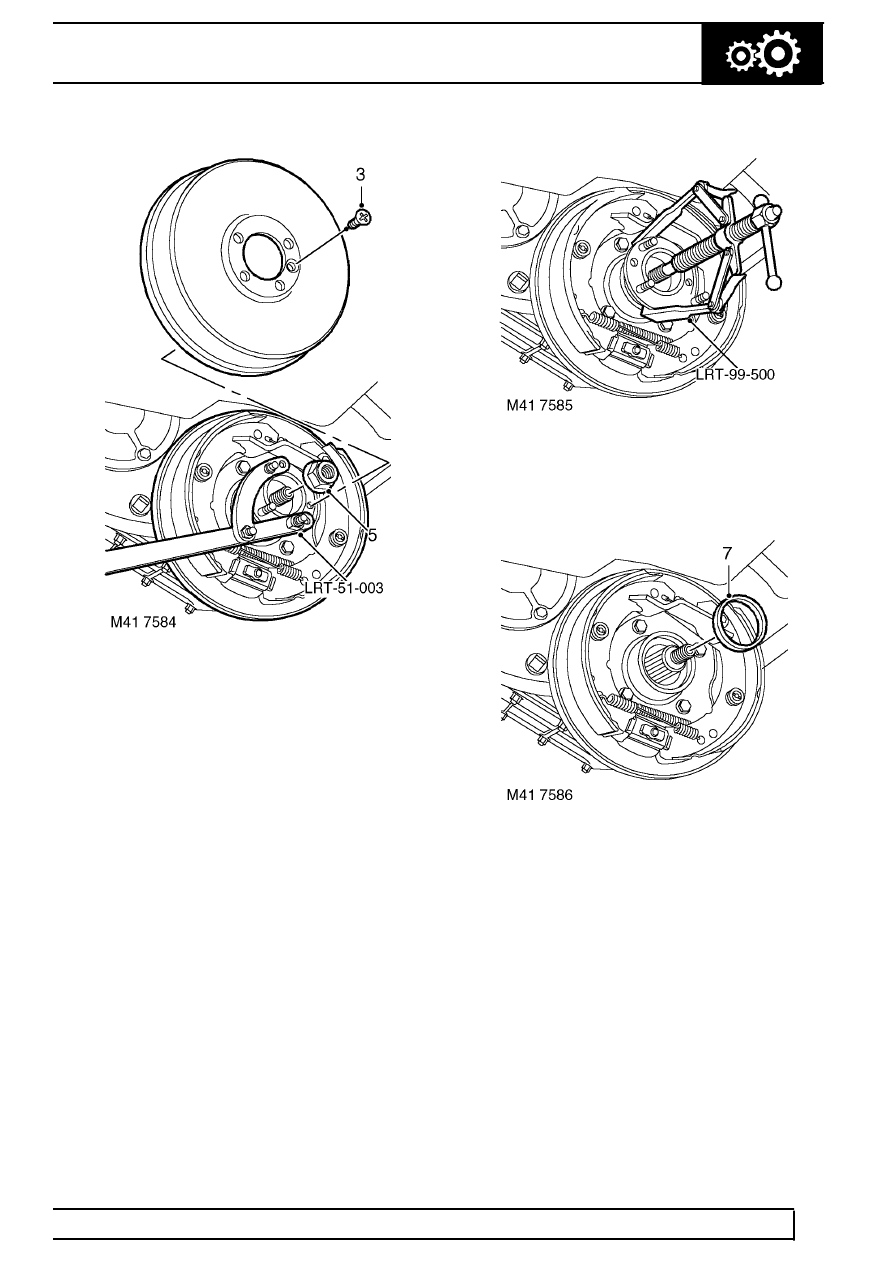

3. Remove screw securing brake drum.
4. Remove brake drum.
5. Restrain transfer gearbox drive flange using

LRT-51-003 , remove and discard drive flange
nut, remove and discard steel and felt washers.

6. Using LRT-99-500 if necessary, remove drive

flange from transfer gearbox.

7. Remove and discard rear output shaft oil seal

from transfer gearbox.

Refit

8. Clean seal recess.
9. Lubricate new oil seal with transfer gearbox oil.
