SEAL - REAR OUTPUT SHAFT

41

TRANSFER GEARBOX

10

REPAIR

Refit

8. Clean oil seal recess.
9. Lubricate new input shaft oil seal with transfer

gearbox oil.

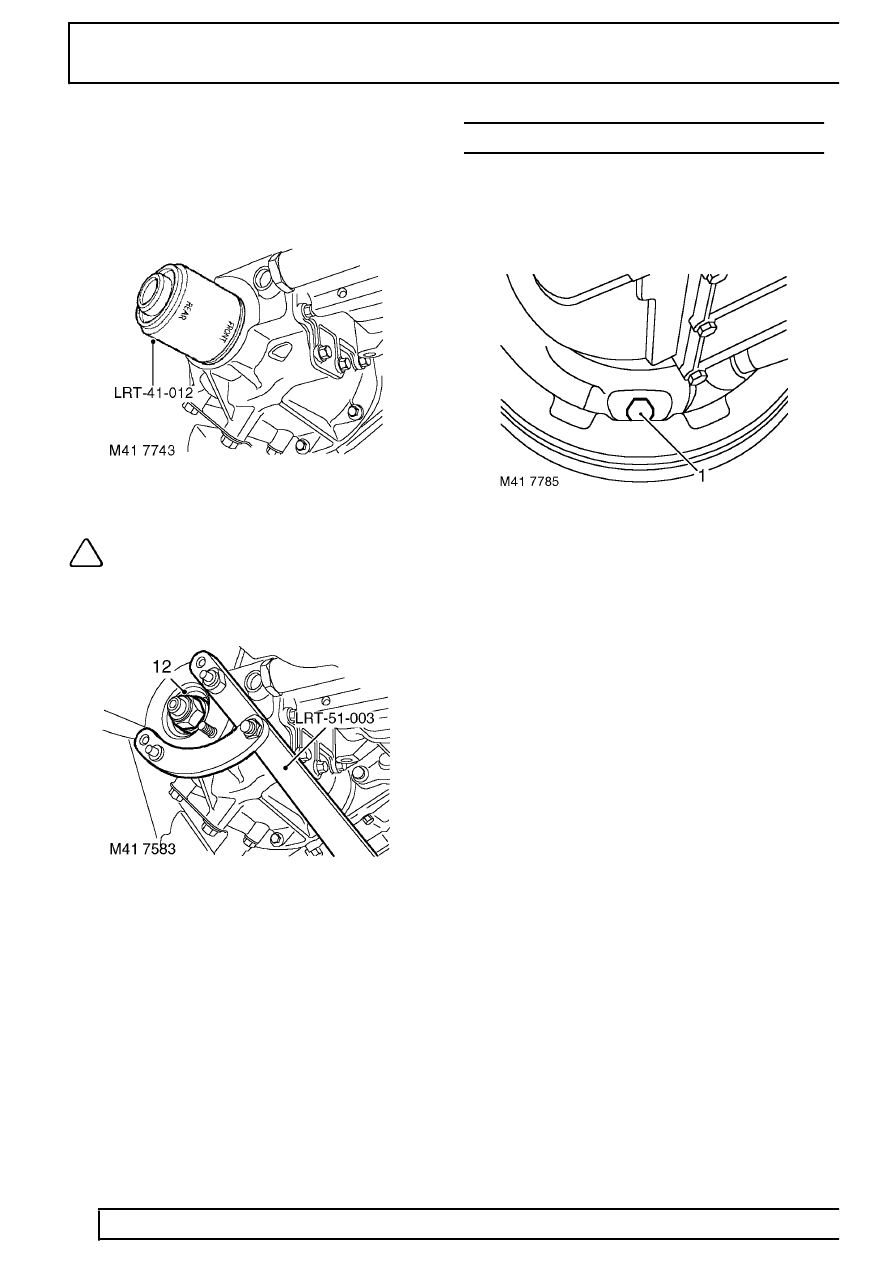

10. Fit oil seal using LRT-41-012.

NOTE: Use end of tool marked ’FRONT’ to
fit seal.

11. Position drive flange, fit new felt and steel

washers.

12. Position LRT-51-003 fit new drive flange nut and

tighten to 148 Nm (109 lbf.ft).

13. Align marks and position front propeller shaft to

output flange. Fit new nuts and tighten to 48 Nm
(35 lbf.ft).

14. Fit underbelly panel. See CHASSIS AND

BODY, Repair.

15. Check/top-up transfer gearbox oil.

SEAL - REAR OUTPUT SHAFT

Service repair no - 41.20.54

Remove

1. Loosen brake shoe adjuster bolt.
2. Remove rear propeller shaft. See PROPELLER

SHAFTS, Repair.
