GASKET - REAR OUTPUT SHAFT HOUSING

41

TRANSFER GEARBOX

12

REPAIR

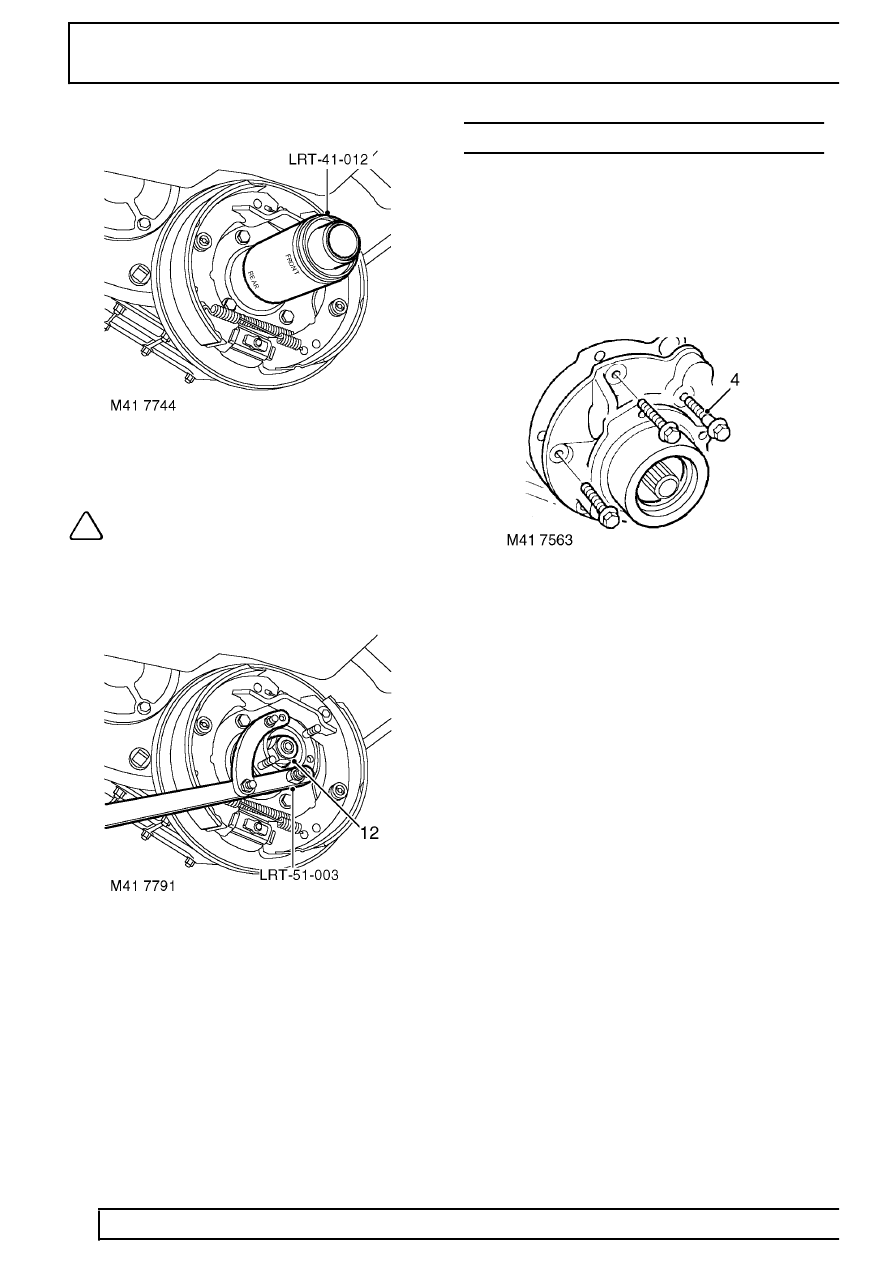

10. Fit new seal using LRT-41-012 .

NOTE: Use end of tool marked ’REAR’ to
fit seal.

11. Position drive flange, fit new felt and steel

washers.

12. Position LRT-51-003 fit and tighten new drive

flange nut to 148 Nm (109 lbf.ft).

13. Position brake drum and tighten screw.
14. Tighten adjuster bolt to 25 Nm (18 lbf.ft) then

back off 1 1/2 turns.

15. Check that brake drum is free to rotate.
16. Fit propeller shaft. See PROPELLER SHAFTS,

Repair.

17. Top-up transfer gearbox oil.

GASKET - REAR OUTPUT SHAFT HOUSING

Service repair no - 41.20.55

Remove

1. Drain transfer gearbox oil. See

MAINTENANCE ,

2. Remove rear output shaft seal. See this

Section.

3. Mark output shaft housing to main casing for

assembly purposes.

4. Note position of shoulder bolt, remove 6 bolts

securing housing to main casing.

Refit

5. Clean output shaft housing, mating face on main

casing and sealant from bolt threads.

6. Apply Hylosil RTV 102 to mating flange on

output shaft housing.

7. Fit output shaft housing to main casing ensuring

that splines of output shaft are engaged in
differential.

8. Apply Loctite 290 to bolt threads.
9. Fit bolts and tighten by diagonal selection to 45

Nm (33 lbf.ft).

10. Fit rear output shaft seal. See this Section.
11. Fill transfer gearbox with oil. See

MAINTENANCE ,
