SEAL - FRONT OUTPUT SHAFT

TRANSFER GEARBOX

9

REPAIR

SEAL - FRONT OUTPUT SHAFT

Service repair no - 41.20.51

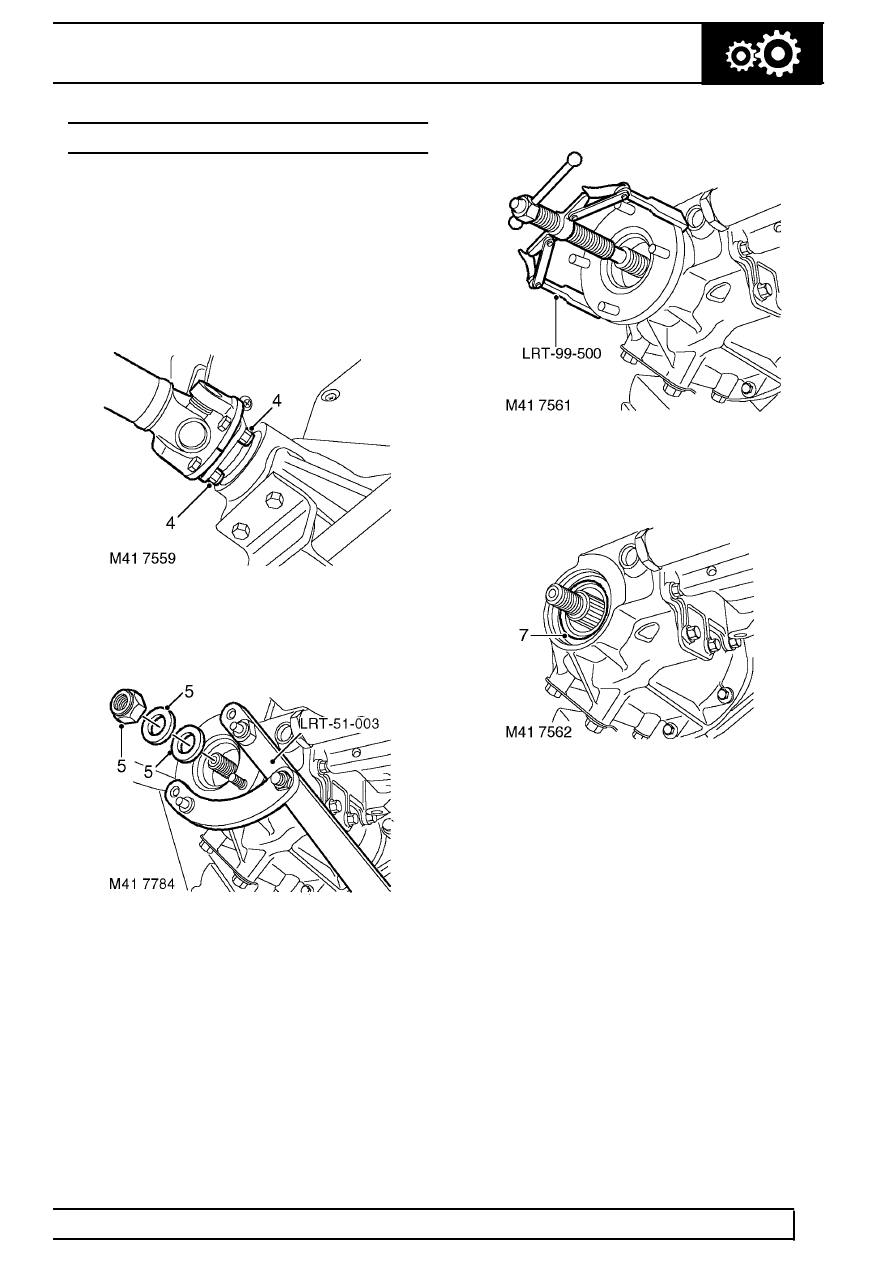

Remove

1. Position vehicle on 4 post ramp.
2. Remove underbelly panel See CHASSIS AND

BODY, Repair.

3. Mark front propeller shaft to transfer gearbox

flanges for reassembly purposes.

4. Remove and discard 4 nuts securing front

propeller shaft to transfer gearbox drive flange,
and release propeller shaft from flange.

5. Restrain transfer gearbox drive flange using

LRT-51-003 , remove and discard drive flange
nut, remove and discard steel and felt washers.

6. Using LRT-99-500 if necessary remove drive

flange from transfer gearbox.

7. Remove and discard front input shaft oil seal

from transfer gearbox.
