SWITCH - LOW DETECT

TRANSFER GEARBOX

13

REPAIR

SWITCH - LOW DETECT

Service repair no - 41.30.05

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove gear lever knobs.
4. Remove gearbox tunnel carpet.
5. Remove gear lever(s) gaiter.
6. Release and remove insulation pad from around

gear levers.

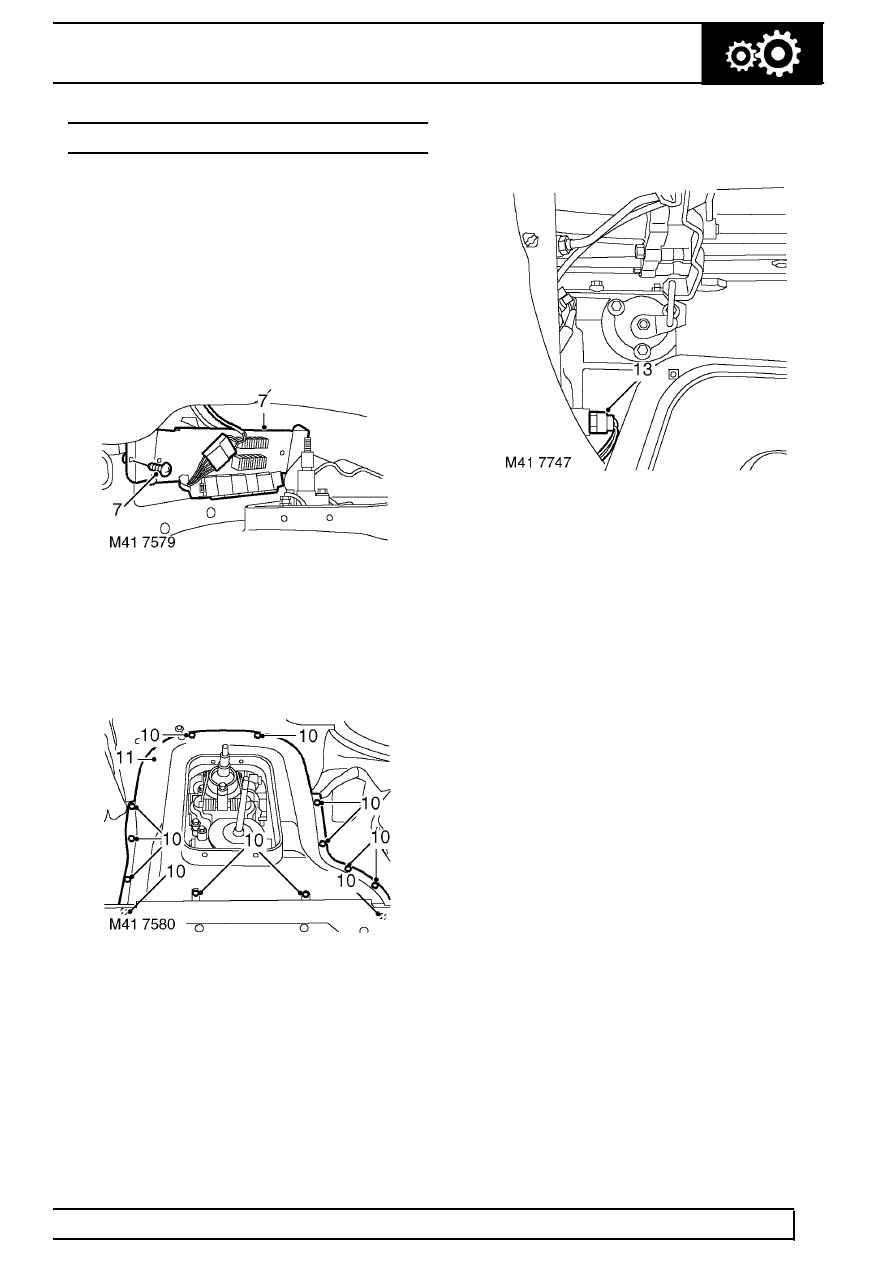

7. Remove 2 screws securing relay/fuse panel and

collect 2 spacers.

8. Release bulkhead carpet from LH side of tunnel

and move aside.

9. Remove 2 bolts securing hand-brake lever to

body and move lever aside.

10. Remove 13 screws securing tunnel cover.
11. Release and remove tunnel cover.

12. Release switch multiplug from bracket on

transfer gearbox, disconnect from harness.

13. Remove switch.

Refit

14. Clean switch and mating face on transfer

gearbox.

15. Fit nut/spacer to switch with counterbore

positioned towards switch head.

16. Apply Hylomar PL32 sealant to switch threads.
17. Fit switch and tighten to 24 Nm (19 lbf.ft).
18. Connect multiplug to harness.
19. Fit and align tunnel cover, fit and tighten screws.
20. Position hand-brake lever and tighten bolts to 25

Nm (18 lbf.ft).

21. Secure bulkhead carpet to LH side of tunnel.
22. Position relay/fuse panel, fit spacers and tighten

screws.

23. Fit insulation pad around gear levers.
24. Fit gear lever (s) gaiter.
25. Fit gearbox tunnel carpet.
26. Fit gear lever knobs.
27. Reconnect battery negative lead.
28. Fit battery cover.
