REGULATOR - FUEL PRESSURE

FUEL SYSTEM

11

REPAIR

REGULATOR - FUEL PRESSURE

Service repair no - 19.45.06

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove 3 bolts and remove engine acoustic

cover.

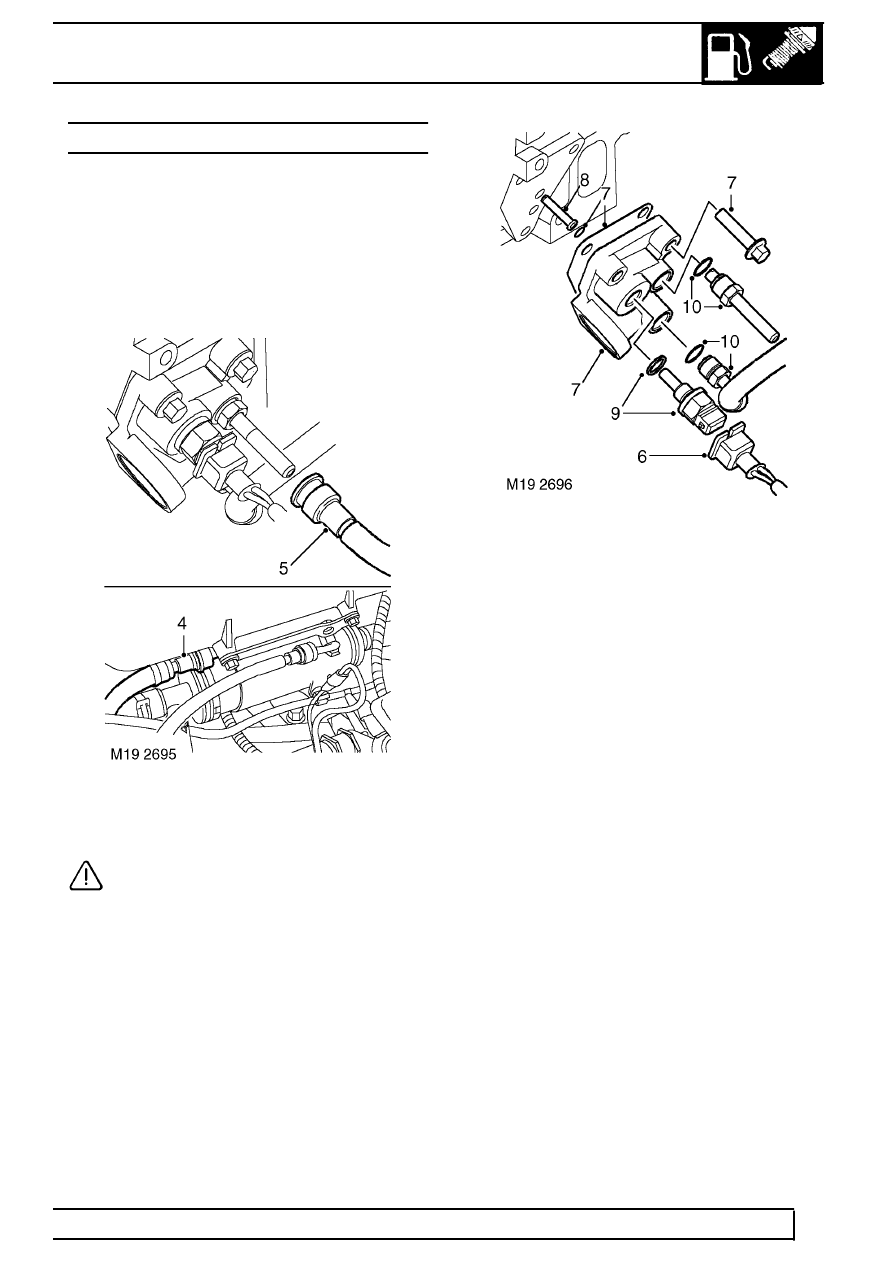

4. Release hose from fuel cooler.
5. Release fuel hoses from pressure regulator.

CAUTION: Plug the connections.

6. Disconnect multiplug from fuel temperature

sensor.

7. Remove 3 bolts, remove pressure regulator from

cylinder head and collect gasket and ’O’ring.

8. Remove fuel filter from cylinder head.
9. Remove fuel temperature sensor and discard

sealing washer.

10. Remove fuel hose and fuel pipe and discard ’O’

rings.

Refit

11. Clean fuel pressure regulator, mating face and

fuel filter.

12. Clean fuel pipe unions.
13. Fit fuel pipe and fuel hose to pressure regulator

using new ’O’ rings.

14. Fit fuel temperature sensor using new sealing

washer and tighten to 14 Nm (11 lbf.ft) .

15. Fit fuel filter to cylinder head.
16. Using a new gasket and ’O’ ring position

pressure regulator and tighten bolts to 25 Nm
(18 lbf.ft) .

17. Connect fuel temperature sensor.
18. Connect fuel hoses to pressure regulator and

fuel cooler.

19. Fit engine acoustic cover.
20. Reconnect battery negative lead.
21. Fit battery cover.
