FUEL FILTER

FUEL SYSTEM

9

DESCRIPTION AND OPERATION

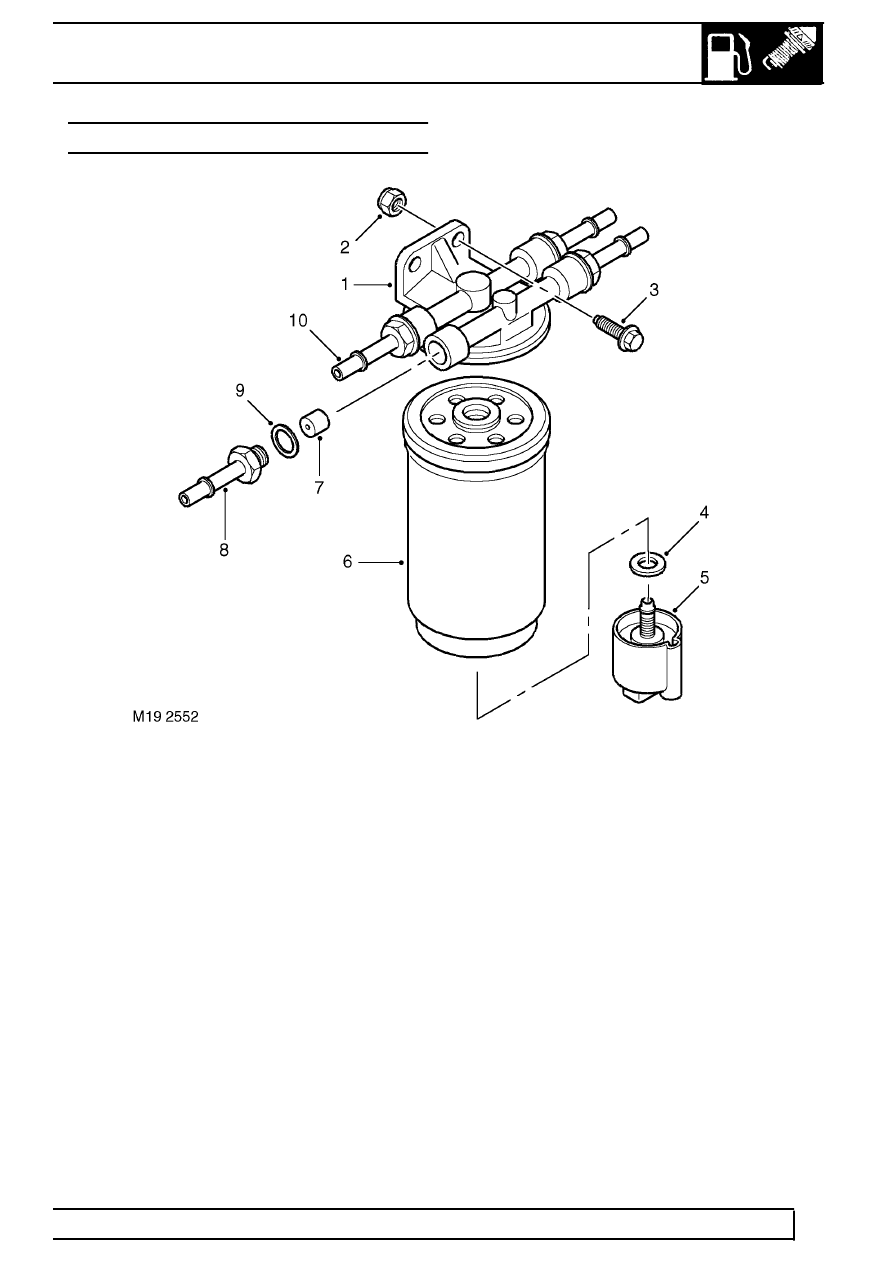

FUEL FILTER

1. Filter body
2. Nut
3. Bolt
4. Rubber washer
5. Water sensor

6. Filter element
7. Air bleed valve
8. Air bleed connection
9. Copper washer

10. Connector

The fuel filter is mounted on the chassis longitudinal below the rear RH wheel arch. The filter has four quick
release coupling connections; low pressure feed from the fuel pump, low pressure return to the fuel pump, return
line from the fuel pressure regulator and a bleed line to the fuel pump. The fuel filter removes particulate matter
from the fuel and also separates water which accumulates at the bottom of the filter.

An air bleed valve is located in the bleed line connection. The valve comprises a restrictor and a membrane. The
restrictor has a small hole in its centre. This allows air and fuel to pass through the membrane. Air can pass
through the membrane, but once the membrane is wet with fuel, it will not allow further fuel to pass through.

The fuel filter has a replaceable screw-on cannister type filter element which is sealed to the filter body with rubber
seals. The lower part of the cannister has a screw connection for a water sensor. The filter has a flow rate of 180
litres/hour (47.6 US Gallons/hour).
