PUMP - FUEL

19

FUEL SYSTEM

10

REPAIR

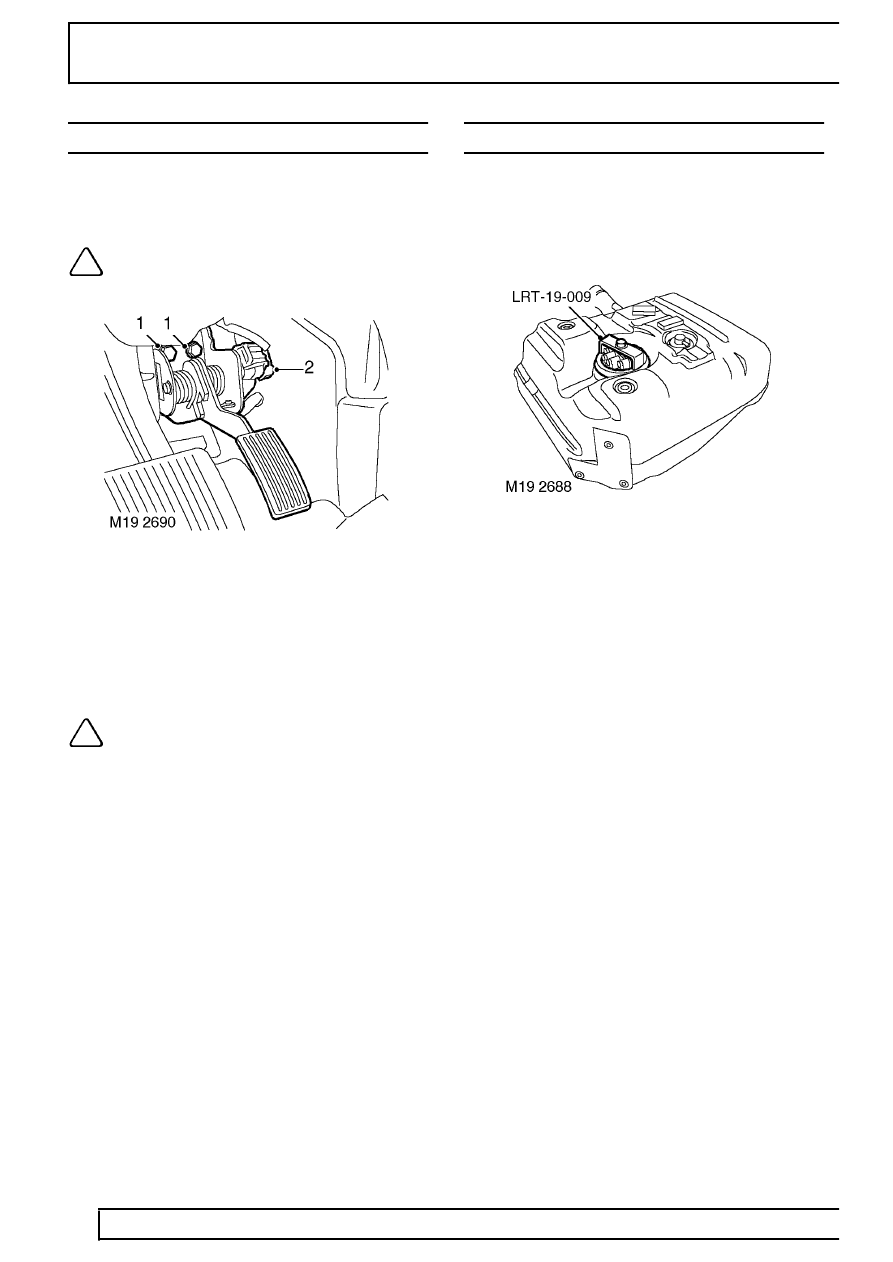

POTENTIOMETER - THROTTLE

Service repair no - 19.30.14

Remove

NOTE: The throttle potentiometer is an
integral part of the throttle pedal assembly
and must not be dismantled.

1. With assistance remove 2 nuts and bolts

securing throttle pedal to body.

2. Disconnect multiplug from throttle potentiometer

and remove throttle pedal.

Refit

NOTE: From Vin 607225 a three track
throttle potentiometer was fitted in place
of a two track potentiometer. Three track

potentiometers cannot be fitted to vehicles
previously fitted with two track potentiometers.
Two track potentiometers can be fitted to vehicles
previously fitted with three track potentiometers,
but TestBook must be used to configure the ECM.

3. Connect multiplug to throttle potentiometer.
4. Position throttle pedal assembly, tighten nuts

and bolts to 25 Nm (18 lbf.ft).

PUMP - FUEL

Service repair no - 19.45.08

Remove

1. Remove fuel tank. See this Section.

2. Using LRT-19-009 remove locking ring from fuel

pump housing.

3. Remove fuel pump from tank and discard

sealing ring.

Refit

4. Clean pump housing and mating face on fuel

tank.

5. Fit seal to pump housing.
6. Fit pump to fuel tank and secure with locking

ring.

7. Fit fuel tank. See this Section.
