TIMING CHAIN AND SPROCKETS (page 2 of 2)

12

ENGINE

34

REPAIR

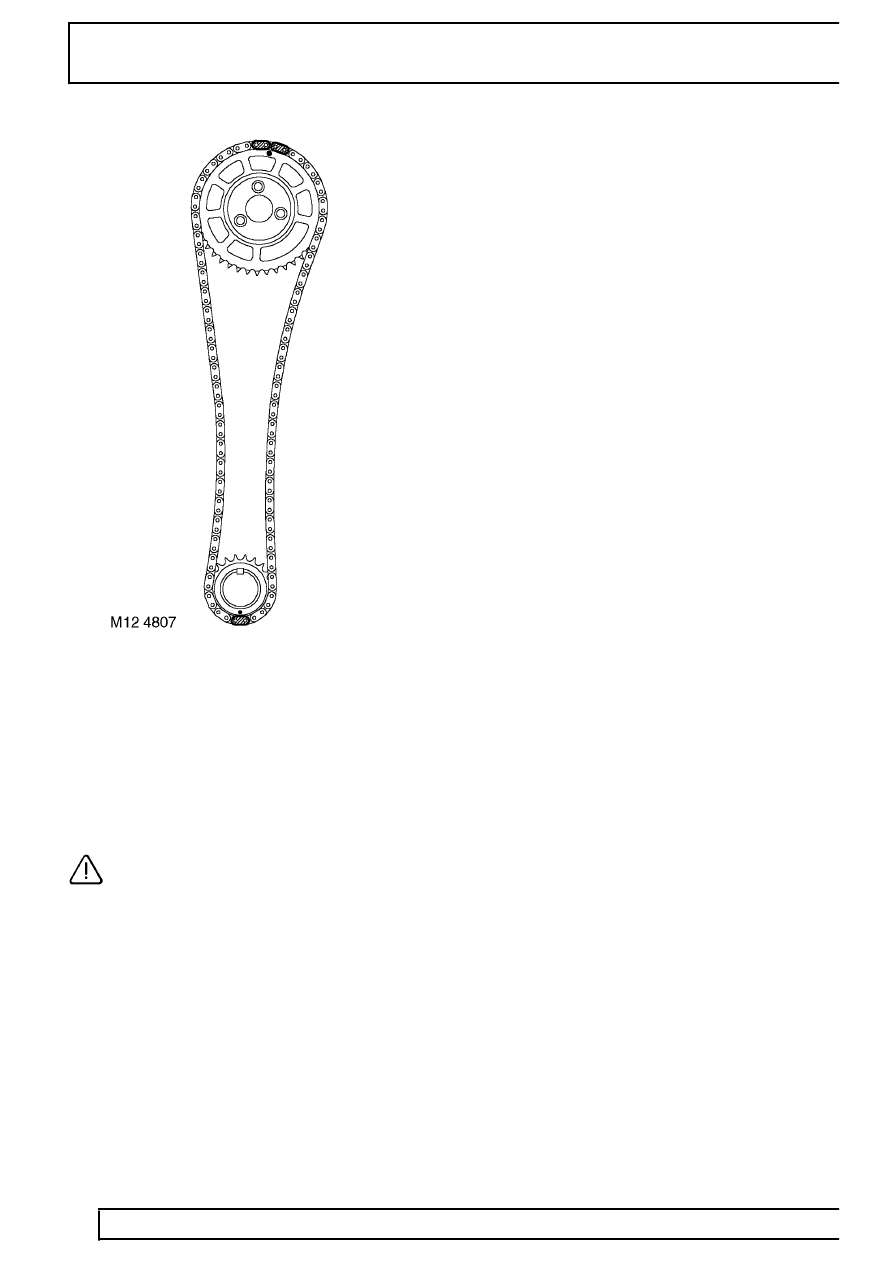

23. Fit camshaft sprocket to timing chain with timing

mark between the 2 bluelinks.

24. Fit timing chain to crankshaft sprocket aligning

blue link to timing mark.

25. Clean timing cover and mating face.
26. Apply an even film of sealant, Part No. STC

4600 to timing cover and spread to an even film
using a roller.

CAUTION: Assembly and bolt tightening
must be completed within 20 minutes of
applying sealant.

27. With assistance, fit timing cover, connect

vacuum pump drain hose and working
progressively, tighten bolts to 27 Nm (20 lbf.ft) .

28. Secure vacuum hose clip.
29. Fit cylinder head gasket. See this Section.
30. Fit sump gasket. See this Section.
31. Fit crankshaft front oil seal. See this Section.
