TIMING CHAIN AND SPROCKETS

ENGINE

33

REPAIR

TIMING CHAIN AND SPROCKETS

Service repair no - 12.65.13

Remove

1. Remove crankshaft front oil seal. See this

Section.

2. Remove cylinder head gasket. See this

Section.

3. Remove sump gasket. See this Section.

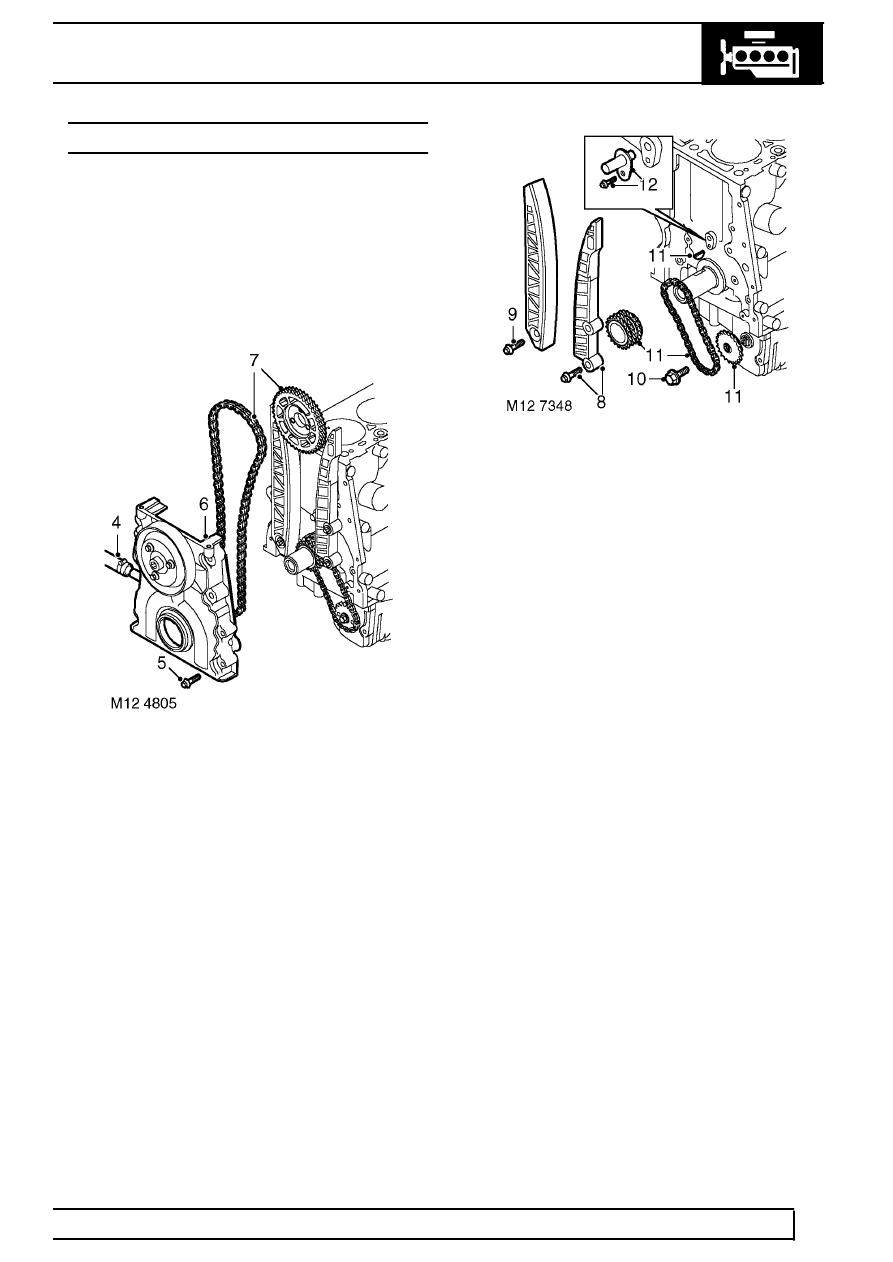

4. Release clip securing vacuum pump drain hose

to timing chain cover.

5. Remove 8 bolts securing timing chain cover.
6. Remove cover.
7. Remove timing chain and camshaft sprocket.

8. Remove 2 bolts and remove timing chain fixed

guide.

9. Remove bolt and remove timing chain adjustable

guide.

10. Remove bolt securing oil pump drive sprocket.
11. Remove crankshaft sprocket, oil pump drive

chain and sprocket.

12. Remove bolt and remove timing chain lubrication

jet.

Refit

13. Clean timing chain lubrication jet.
14. Fit lubrication jet and tighten bolt to 10 Nm (7

lbf.ft) .

15. Clean oil pump drive sprocket bolt threads.
16. Clean timing sprockets and chain guides.
17. Ensure that crankshaft is set to TDC firing No. 1

cylinder.

18. Fit oil pump drive chain to crankshaft sprocket

and fit sprocket to crankshaft.

19. Fit sprocket to oil pump.
20. Apply Loctite 242 to oil pump sprocket bolt

threads and tighten bolt to 25 Nm (18 lbf.ft) .

21. Fit timing chain fixed guide and tighten M10 bolt

to 45 Nm (34 lbf.ft) and M6 bolt to 10 Nm (7
lbf.ft) .

22. Fit timing chain adjustable guide and tighten bolt

to 25 Nm (18 lbf.ft).
