OIL SEAL - TIMING COVER

12

ENGINE

32

REPAIR

ROTOR - CENTRIFUGE

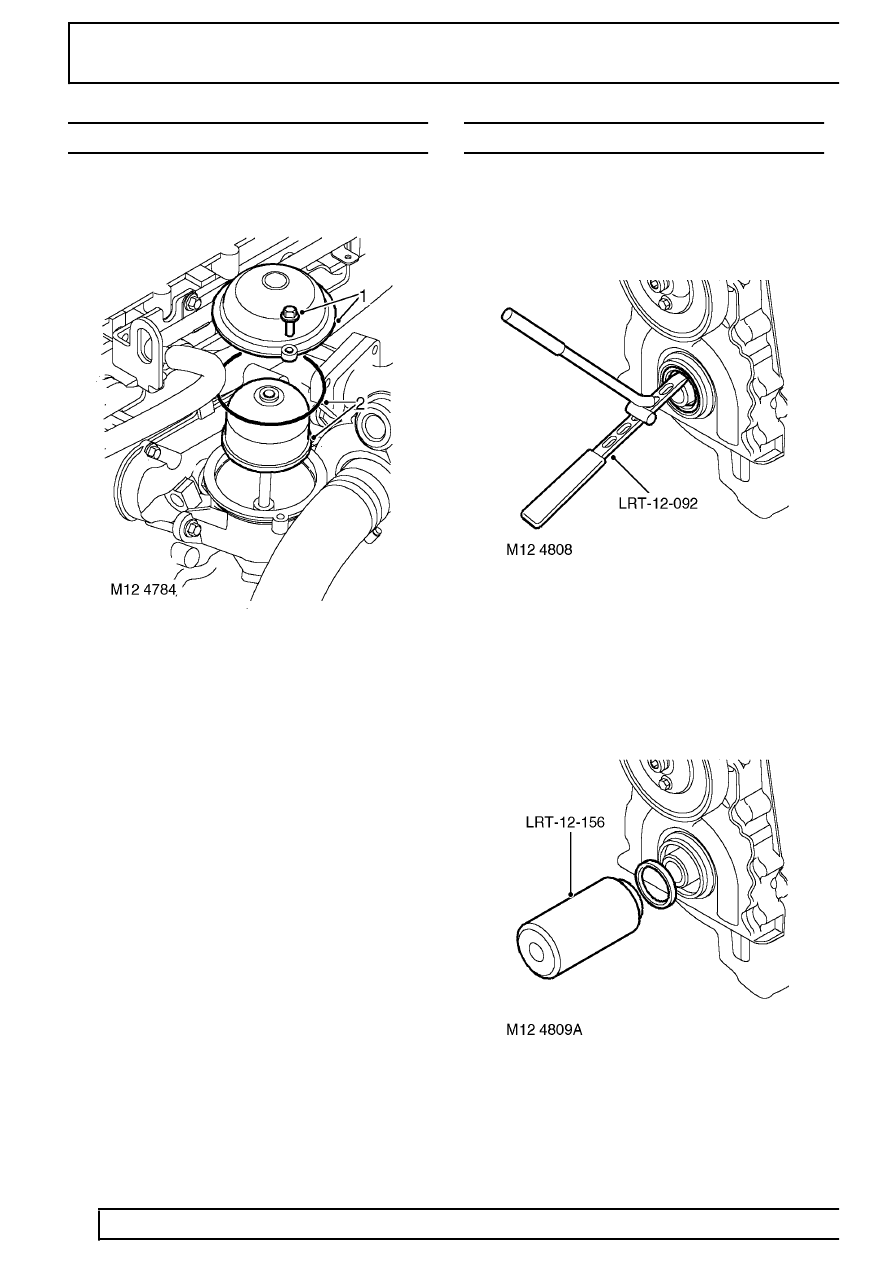

Service repair no - 12.60.91

Remove

1. Remove 2 bolts and remove centrifuge cover.
2. Remove and discard ’O’ ring and rotor

Refit

3. Clean centrifuge body and cover.
4. Fit new rotor.
5. Fit centrifuge cover using new ’O’ ring and

tighten bolts to 9 Nm (7 lbf.ft) .

OIL SEAL - TIMING COVER

Service repair no - 12.65.05

Remove

1. Remove crankshaft pulley. See this Section.

2. Position LRT-12-092 into crankshaft front oil seal

and discard seal.

Refit

3. Using a lint free cloth, thoroughly clean oil seal

recess and the running surface on crankshaft
pulley.

4. Position new seal into timing chain housing. Drift

seal into place using LRT-12-156 .

5. Remove LRT-12-156 .
6. Fit crankshaft pulley. See this Section.
