SWITCH - OIL PRESSURE

12

ENGINE

28

REPAIR

SWITCH - OIL PRESSURE

Service repair no - 12.60.50

Remove

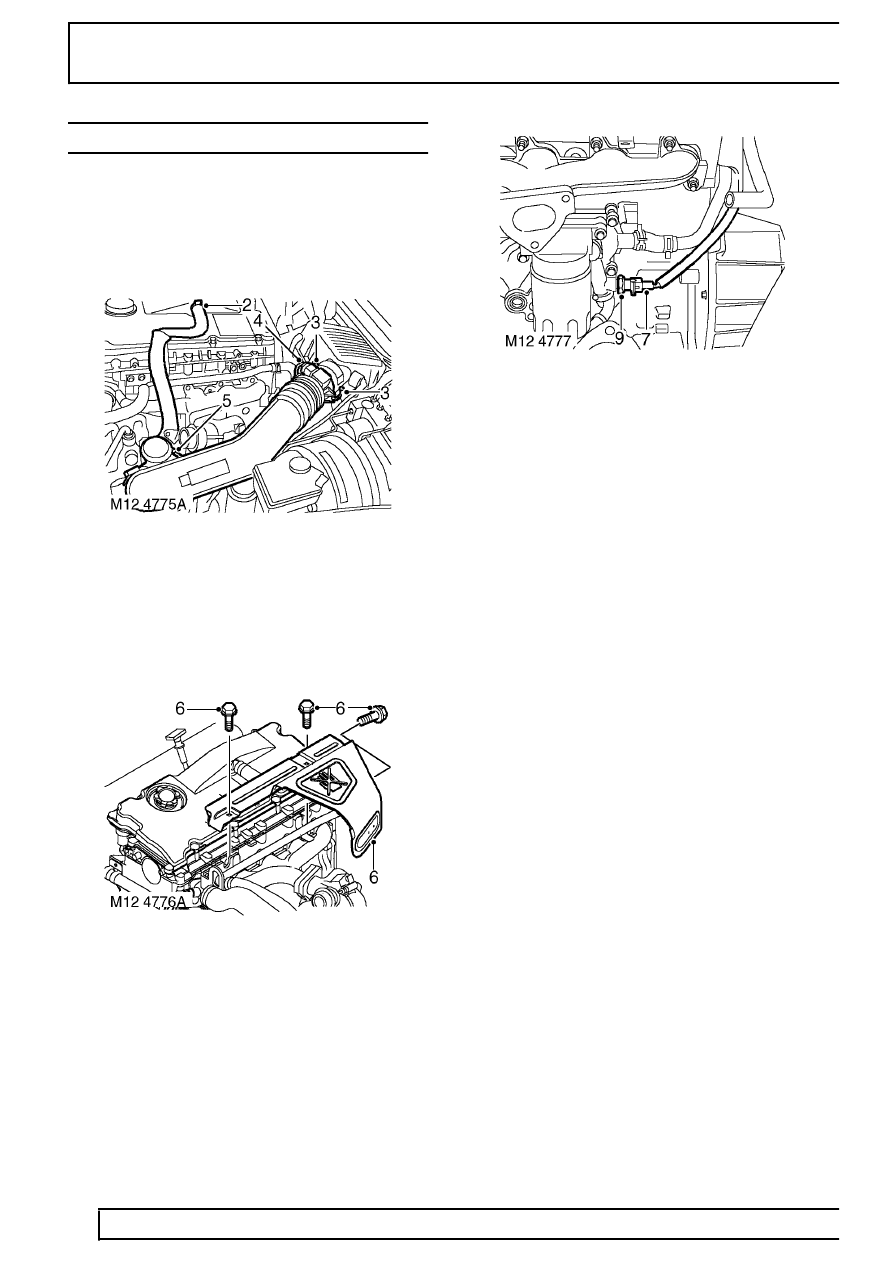

1. Remove fixings and remove engine acoustic

cover.

2. Release clip and disconnect breather hose from

camshaft cover.

3. Release clips and disconnect air flow meter from

air filter.

4. Disconnect multiplug from air flow meter.
5. Release clip screw and remove air inlet hose

from turbocharger.

6. Remove 3 bolts and remove exhaust manifold

heat shield.

7. Disconnect multiplug from oil pressure switch.
8. Position container below switch to catch oil

spillage.

9. Remove oil pressure switch.

Refit

10. Clean oil pressure switch threads.
11. Fit oil pressure switch and tighten to 9 Nm (7

lbf.ft).

12. Connect switch multiplug.
13. Position exhaust manifold heat shield and

tighten M6 bolts to 10 Nm (7 lbf.ft) and M8 bolt
to 25 Nm (18 lbf.ft) .

14. Position air inlet hose to turbocharger and

tighten clip screw.

15. Connect air flow meter to air filter and secure

clips.

16. Connect air flow meter multiplug.
17. Connect breather hose and secure clip.
18. Fit and secure engine acoustic cover.
19. Top up engine oil.
