GASKET - ENGINE TO SUMP (page 2 of 2)

ENGINE

27

REPAIR

Refit

9. Clean sump and mating faces.

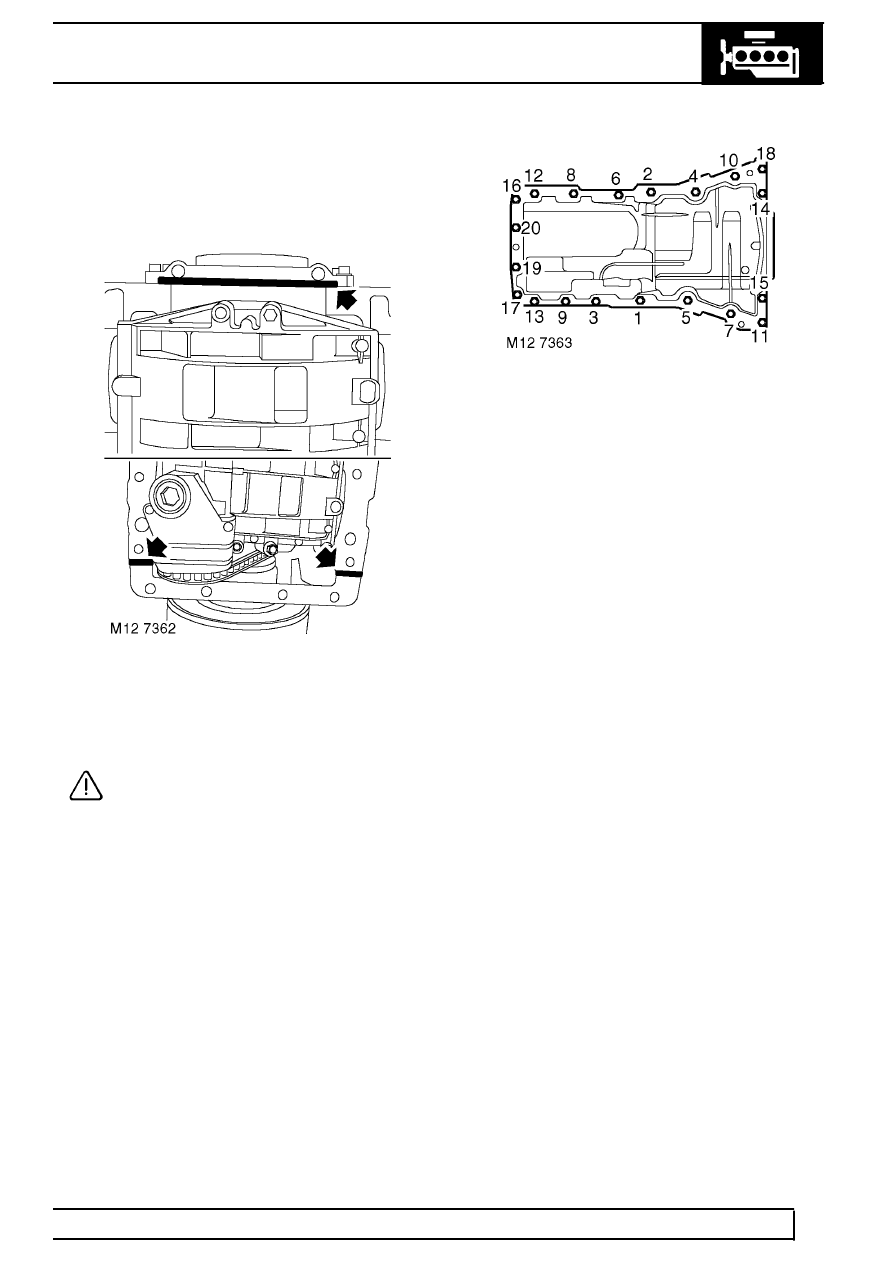

10. Apply a bead of sealant, Part No. STC 3254 to

joint faces of timing chain cover and crankshaft
rear oil seal.

11. Position new sump gasket.

CAUTION: Gasket must be fitted dry.

12. Position sump, fit bolts ensuring they are in their

correct fitted position, lightly tighten bolts.

13. Fit bolts securing sump to gearbox bell housing

and tighten to 15 Nm (11 lbf.ft) .

14. Using sequence shown, tighten sump bolts to 25

Nm (18 lbf.ft) .

15. Tighten sump to gearbox bell housing bolts to 50

Nm (37 lbf ft) .

16. Fit new gasket to centrifuge drain pipe and

tighten bolts to 10 Nm (7 lbf.ft) .

17. Fit exhaust front pipe. See MANIFOLD AND

EXHAUST SYSTEM, Repair.

18. Refill engine with oil.
19. Reconnect battery negative lead.
20. Refit battery cover.
