PUMP - OIL (page 2 of 2)

ENGINE

25

REPAIR

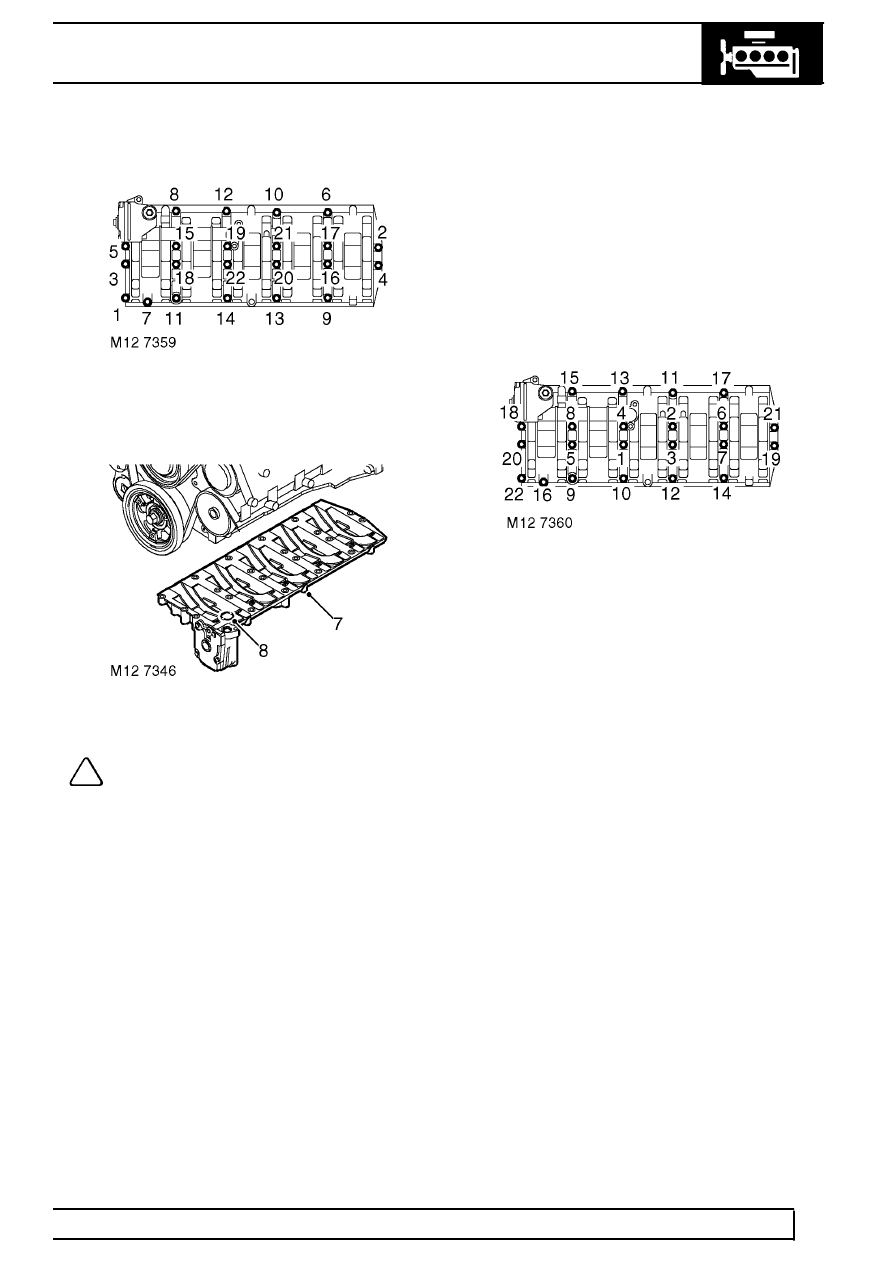

6. Using sequence shown, remove and discard 22

bolts securing oil pump and stiffener assembly.

7. Remove oil pump and stiffener assembly.

NOTE: Dowel located.

8. Remove and discard ’O’ ring.

Refit

9. Clean mating faces of oil pump and stiffener

assembly to main bearing caps and cylinder
block.

10. Fit new ’O’ ring to oil pump housing.
11. Position oil pump and stiffener assembly on to

cylinder block ensuring 2 dowels are correctly
located.

12. Fit new bolts and using sequence shown, tighten

to 13 Nm (10 lbf.ft) .

13. Lubricate a new ’O’ ring with engine oil and fit to

oil pick-up strainer.

14. Fit oil pick-up strainer, apply Loctite 242 to

threads of Torx screws; fit screws and tighten to
10 Nm (7 lbf.ft).
