PUMP - OIL

12

ENGINE

24

REPAIR

STRAINER - OIL PICK-UP

Service repair no - 12.60.20

Remove

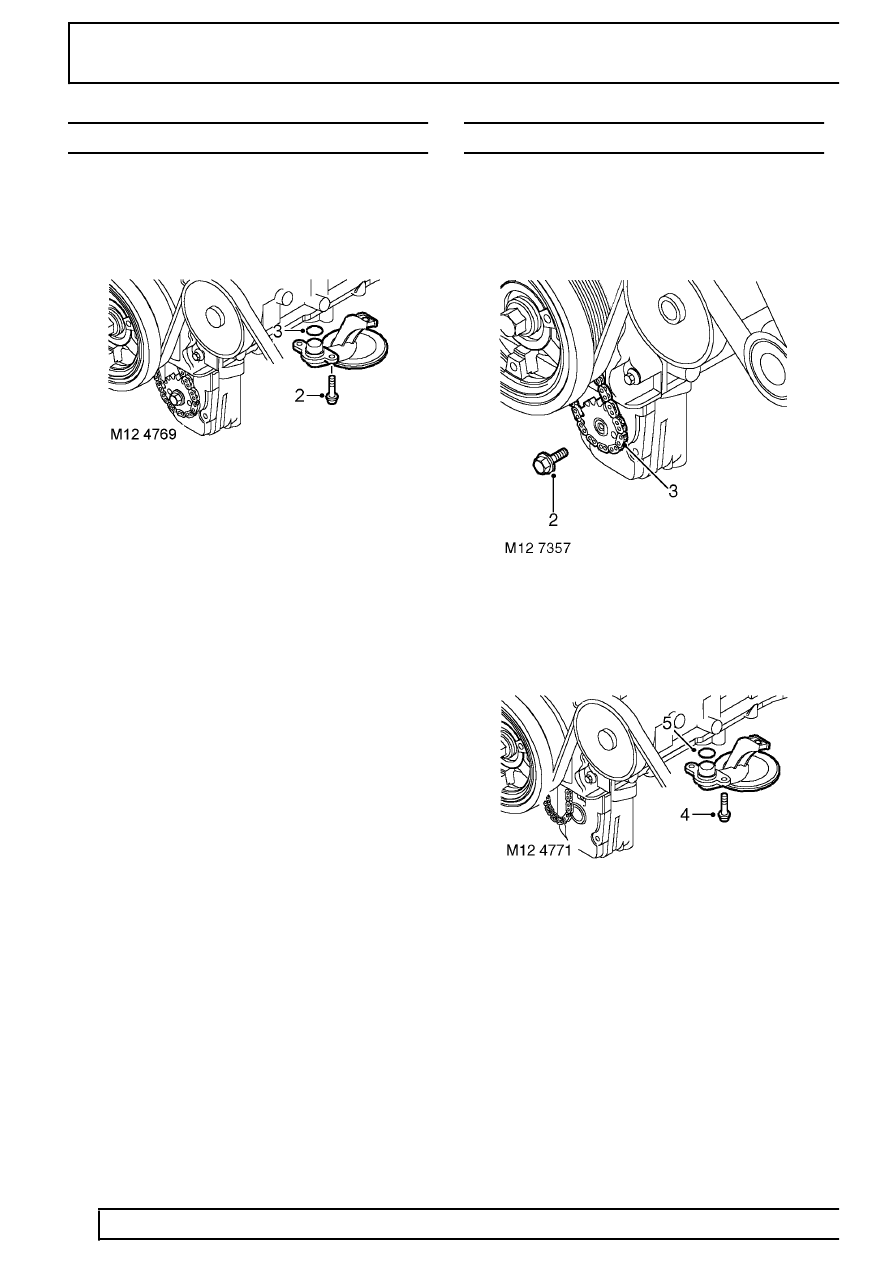

1. Remove sump gasket. See this Section.

2. Remove 3 Torx screws securing oil pick-up

strainer.

3. Remove and discard ’O’ring.

Refit

4. Clean oil pick-up strainer faces.
5. Fit new ’O’ ring to oil pick-up strainer.
6. Fit oil pick-up strainer, apply Loctite 242 to

threads of Torx screws; fit screws and tighten to
10 Nm (7 lbf.ft).

7. Fit new sump gasket. See this Section.

PUMP - OIL

Service repair no - 12.60.26

Remove

1. Remove sump gasket. See this Section.

2. Remove bolt securing oil pump sprocket to oil

pump drive spindle.

3. Remove sprocket from oil pump.

4. Remove 3 Torx screws securing oil pick-up

strainer; remove strainer.

5. Remove and discard ’O’ ring.
