GASKET - ENGINE TO SUMP

12

ENGINE

26

REPAIR

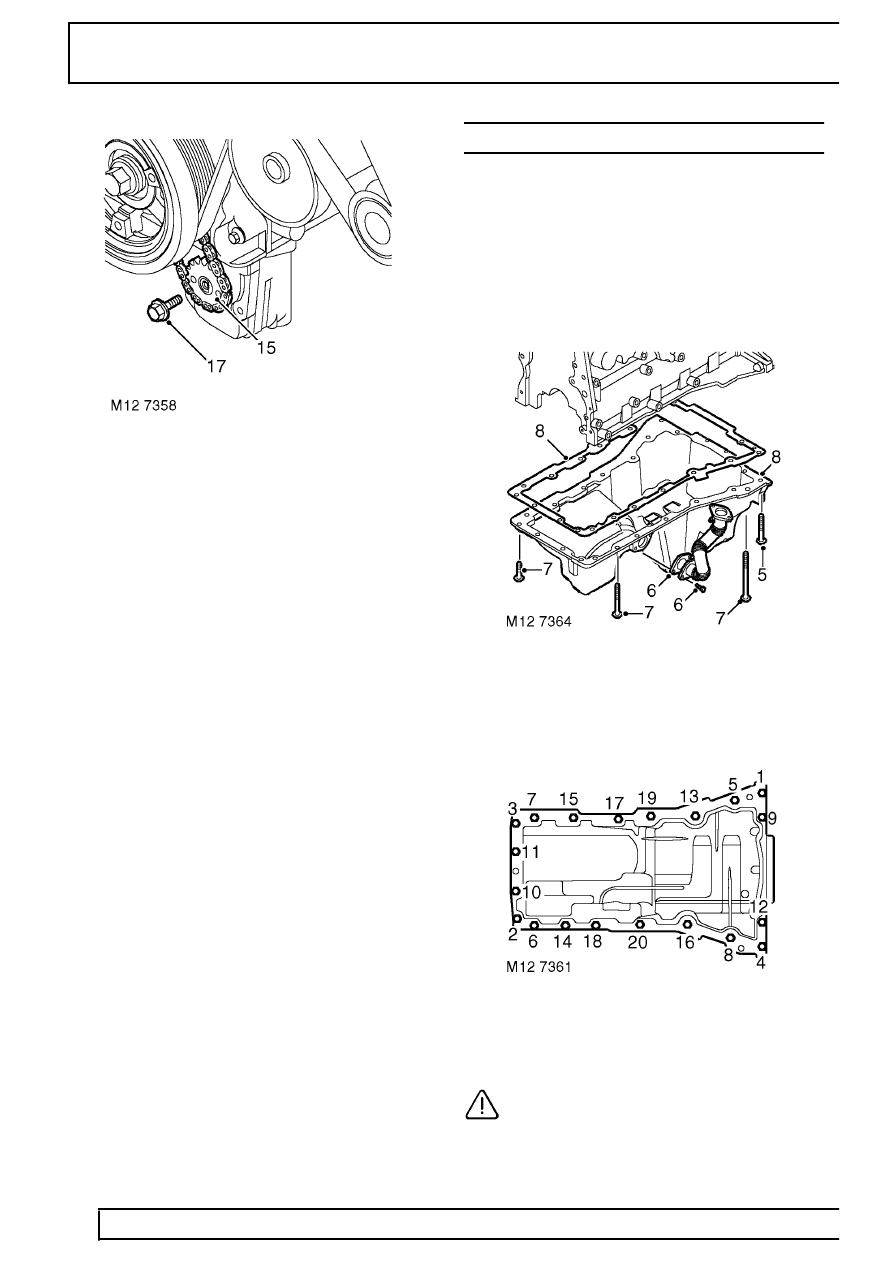

15. Position oil pump drive sprocket and chain on to

oil pump ensuring that the ’D’ shape on the drive
sprocket is located on flat on the oil pump drive
shaft.

16. Clean oil pump drive sprocket retaining bolt and

apply Loctite 242 to bolt threads.

17. Fit oil pump drive sprocket retaining bolt and

tighten to 25 Nm (18 lbf.ft).

18. Fit new sump gasket. See this Section.

GASKET - ENGINE TO SUMP

Service repair no - 12.60.38

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove exhaust front pipe. See MANIFOLD

AND EXHAUST SYSTEM, Repair.

4. Drain engine oil.

5. Loosen 4 bolts securing sump to gearbox bell

housing.

6. Remove 2 bolts securing centrifuge drain pipe to

sump and discard gasket.

7. Using sequence shown and noting their fitted

position, remove 20 bolts securing sump.

8. Remove sump, remove and discard gasket.

CAUTION: Do not lever between sump and
cylinder block.
