GASKET - CYLINDER HEAD (page 4 of 5)

ENGINE

9

REPAIR

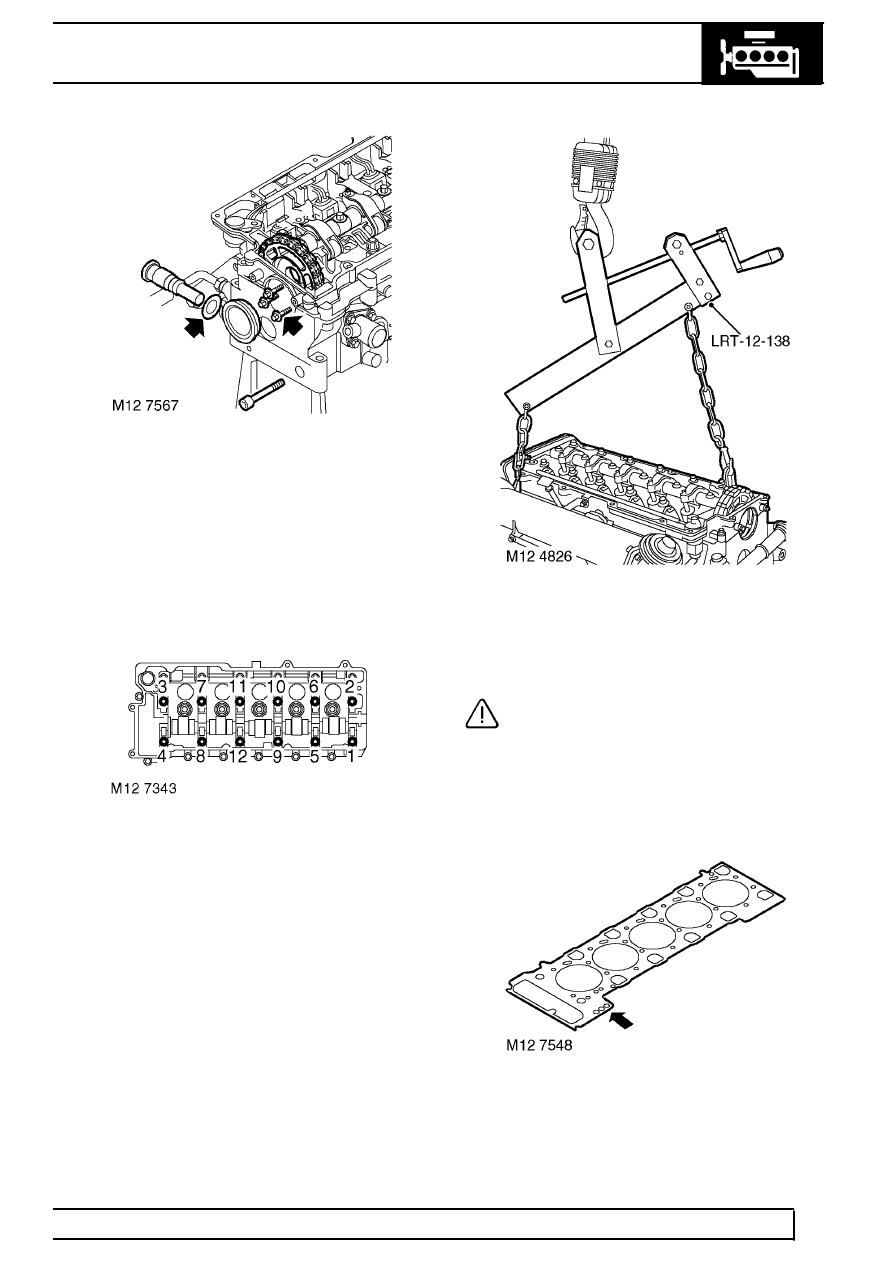

30. Remove timing chain tensioner and discard

sealing washer.

31. Remove timing chain fixed guide Allen screw

from front of cylinder head.

32. Lever out camshaft sprocket access plug from

front of cylinder head and discard ’O’ ring.

33. Remove 3 bolts and release sprocket from

camshaft; discard bolts.

34. Using sequence shown, progressively loosen

then remove and discard 12 cylinder head bolts
together with their captive washers.

35. Using suitable lifting chains and LRT-12-138

carefully remove cylinder head and place on
wooden blocks or stands.

CAUTION: The tips of the injectors, heater
plugs and valves protrude below the face
of the cylinder head and could be

damaged if the cylinder head is placed face down
on a work bench.

36. Remove cylinder head gasket.

37. Note the gasket thickness indicator and ensure

the same thickness gasket is used on refitment
of cylinder head.

38. Remove and discard dowels from cylinder block.
