GASKET - CYLINDER HEAD (page 3 of 5)

12

ENGINE

8

REPAIR

NOTE: Non EU3 model illustrated.

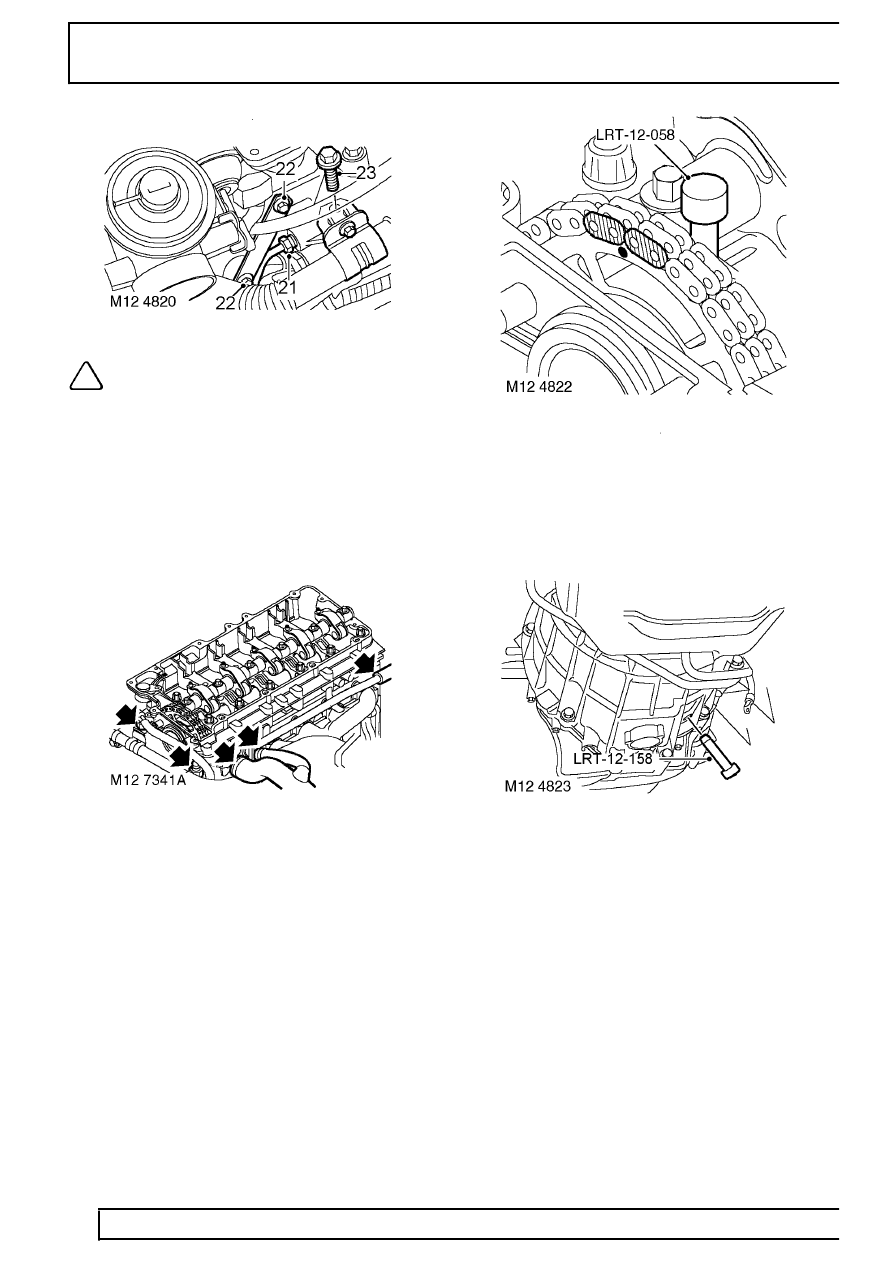

21. Loosen vacuum pipe union from cylinder head

and discard ’O’ ring.

22. Loosen 2 bolts and release alternator support

bracket from cylinder head.

23. Pre EU3 model:- Remove bolt securing EGR

valve pipe to cylinder head.

24. EU3 model:- Release the clips and disconnect

the coolant hoses from the EGR cooler.

25. Release clips and disconnect top hose, heater

hose and heater feed hose.

26. Remove the nut and bolt securing the cuylinder

head to the timing chain cover.

27. Rotate engine clockwise to align mark on

camshaft sprocket between coloured links on
timing chain.

28. Position LRT-12-058 through camshaft carrier to

lock camshaft.

29. Position LRT-12-158 through gearbox bell

housing to lock crankshaft.
