GASKET - CYLINDER HEAD

12

ENGINE

6

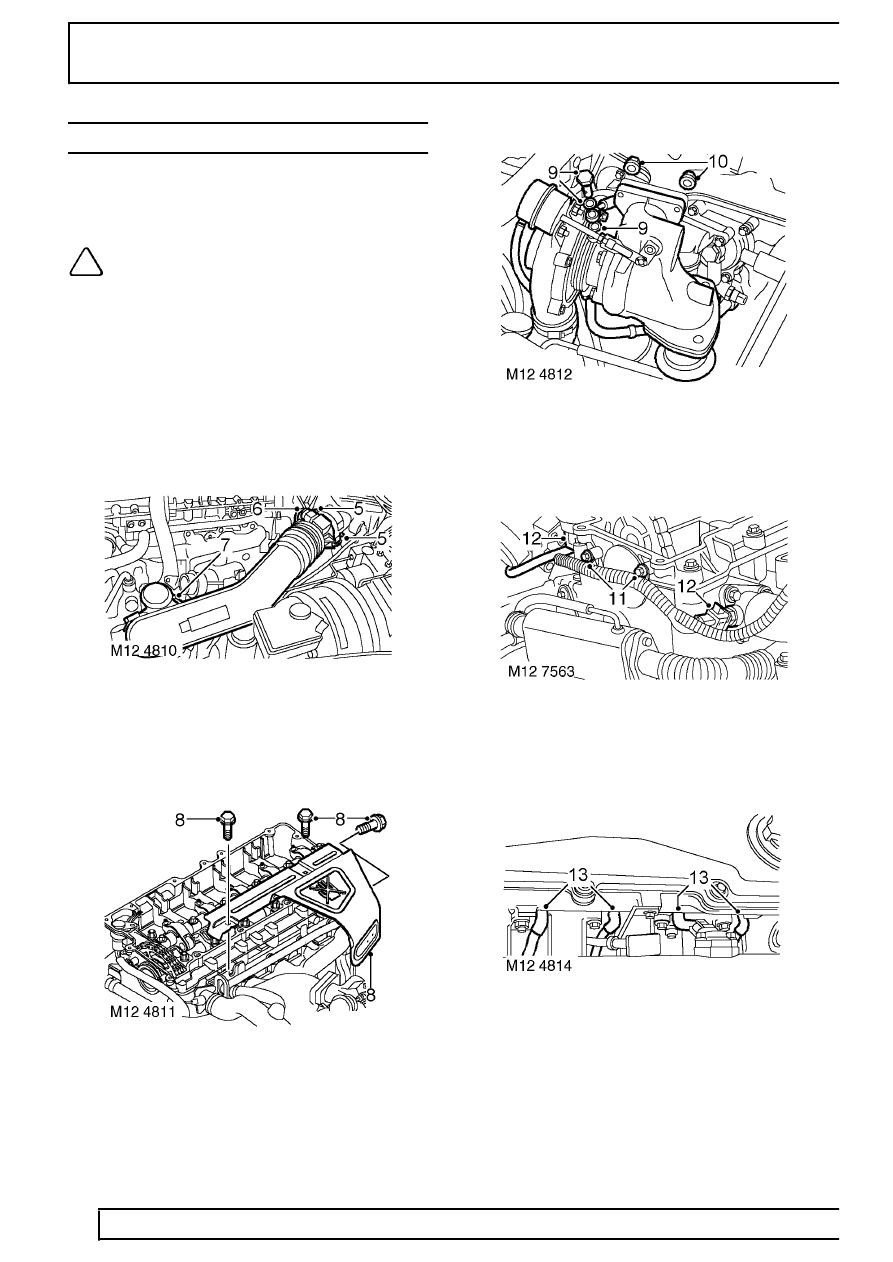

REPAIR

GASKET - CYLINDER HEAD

Service repair no - 12.29.02

Remove

NOTE: The following procedures cover
engines fitted with or without an EGR
cooler. The EGR cooler is bolted to the

front of the cylinder head.

1. Remove underbelly panel. See CHASSIS AND

BODY, Repair.

2. Drain cooling system. See COOLING

SYSTEM, Adjustment.

3. Remove camshaft cover gasket. See this

Section.

4. Remove cooling fan. See COOLING SYSTEM,

Repair.

5. Release clips and disconnect air flow meter from

air filter.

6. Disconnect multiplug from air flow meter.
7. Loosen clip and remove air inlet hose from

turbocharger.

8. Remove 3 bolts and remove exhaust manifold

heat shield.

9. Remove turbocharger oil feed banjo bolt and

discard sealing washers.

10. Remove 3 nuts, release turbocharger from

exhaust manifold, discard gasket and tie
turbocharger aside.

11. Remove 2 bolts securing engine harness to

camshaft carrier.

12. Disconnect fuel injector, coolant and compressor

sensors.

13. Disconnect 4 heater plug connectors.
