ENGINE AND ANCILLARIES (page 3 of 5)

12

ENGINE

16

REPAIR

NOTE: Non EU3 model illustrated.

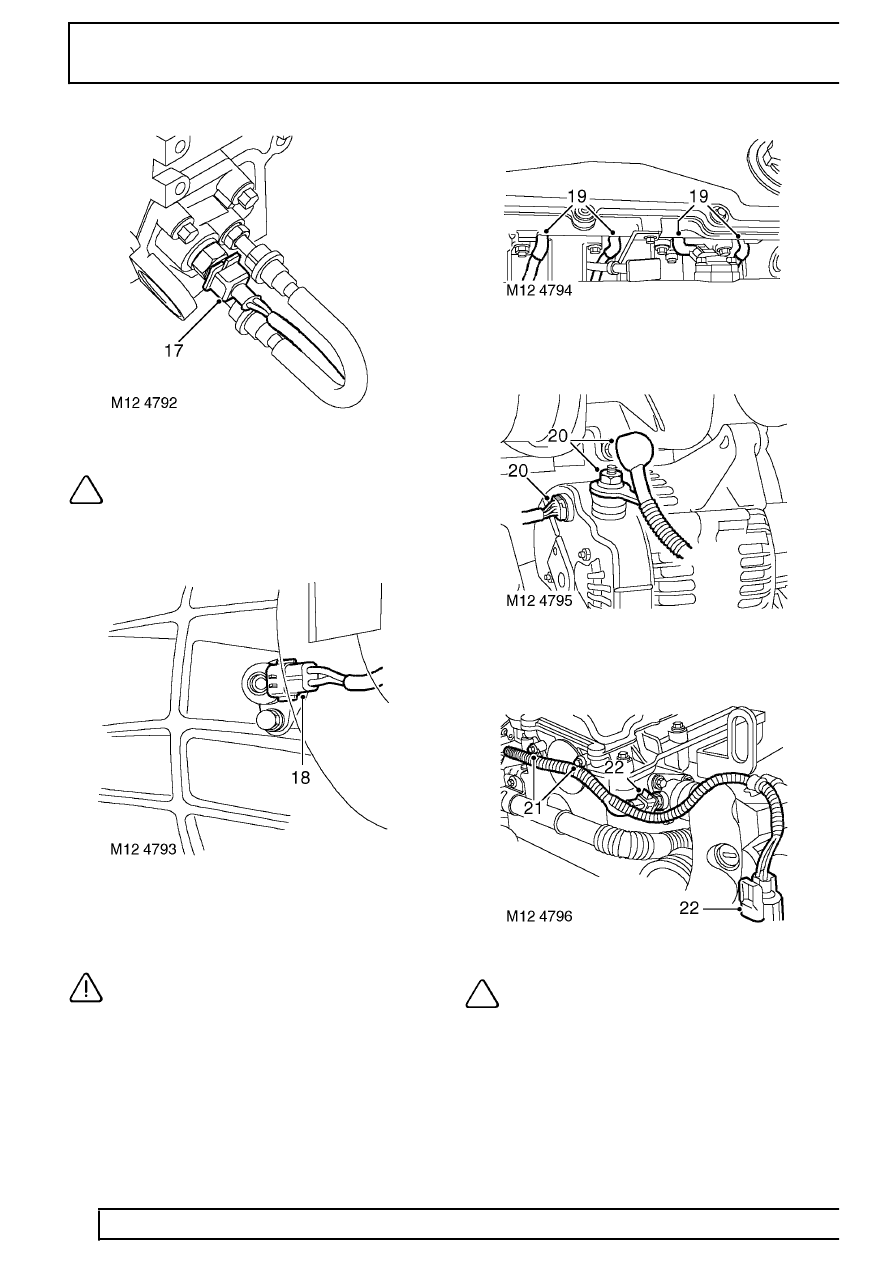

17. Disconnect multiplug from fuel temperature

sensor.

18. Disconnect multiplug from CKP sensor. Remove

bolt securing CKP sensor, remove sensor and
discard ’O’ ring.

CAUTION: If fitted:- Retain CKP sensor
spacer.

19. Disconnect 4 glow plug leads.

20. Remove nut securing alternator lead and

disconnect multiplug.

NOTE: Non EU3 model illustrated.

21. Remove 2 bolts securing engine harness to

camshaft carrier.

22. Disconnect A/C compressor and ECT sensor

multiplugs.
