ENGINE AND ANCILLARIES (page 2 of 5)

ENGINE

15

REPAIR

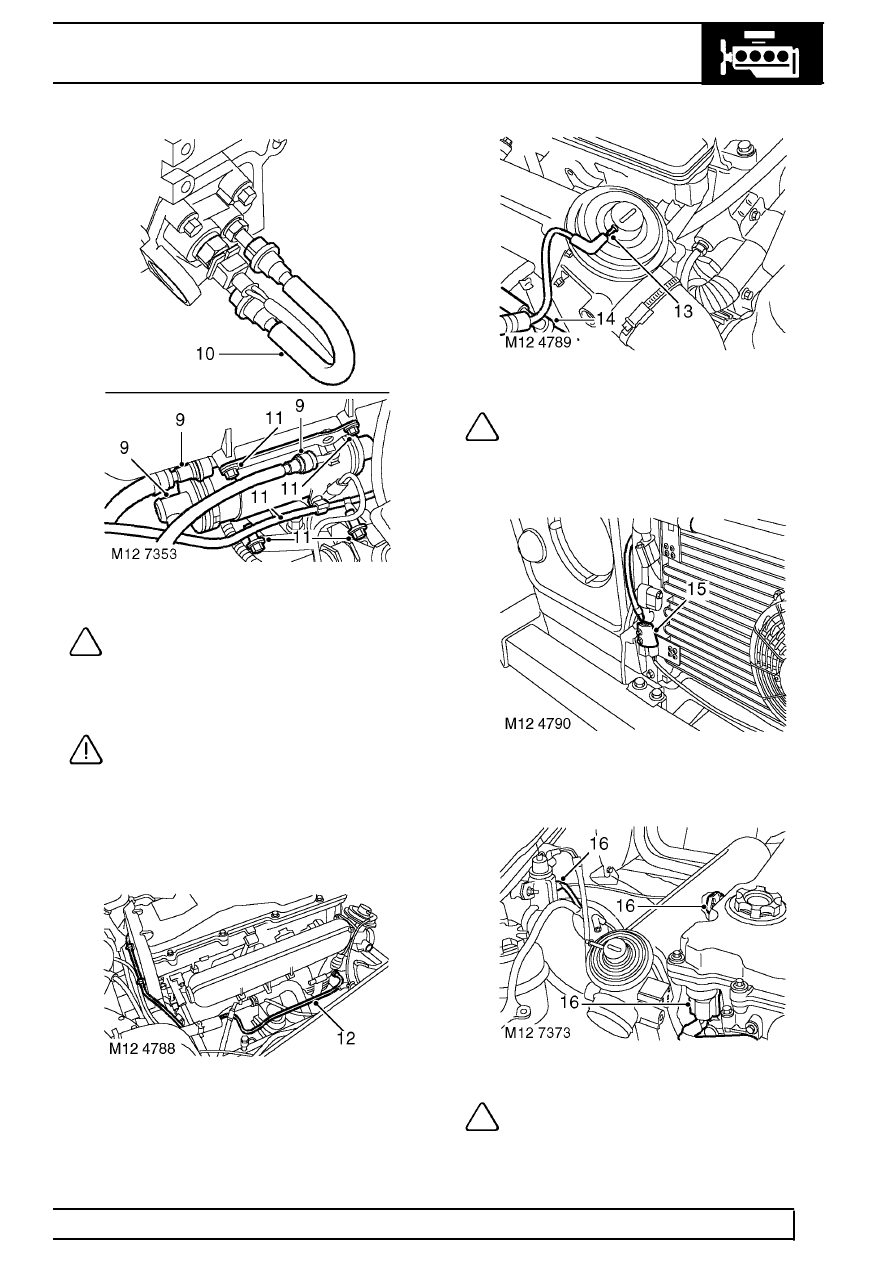

NOTE: Non EU3 model illustrated.

9. Disconnect fuel hoses, tank to fuel cooler and

connector block on cylinder head.

CAUTION: Plug the connections.

10. Disconnect fuel hose from fuel cooler and secure

to connector block on cylinder head. This to
prevent contamination of the fuel system.

11. Release servo vacuum pipe, remove 4 bolts and

remove fuel cooler.

12. Release servo vacuum pipe from engine rear

cover clips and vacuum pump.

NOTE: Non EU3 model illustrated.

13. Disconnect vacuum hose from EGR valve.
14. Release EGR vacuum hose from vacuum pipe.

15. Disconnect multiplug from condensor cooling

fan.

NOTE: Non EU3 model illustrated.

16. Disconnect multiplugs from EGR solenoid, inlet

manifold sensor and injector harness.
