ENGINE AND ANCILLARIES

12

ENGINE

14

REPAIR

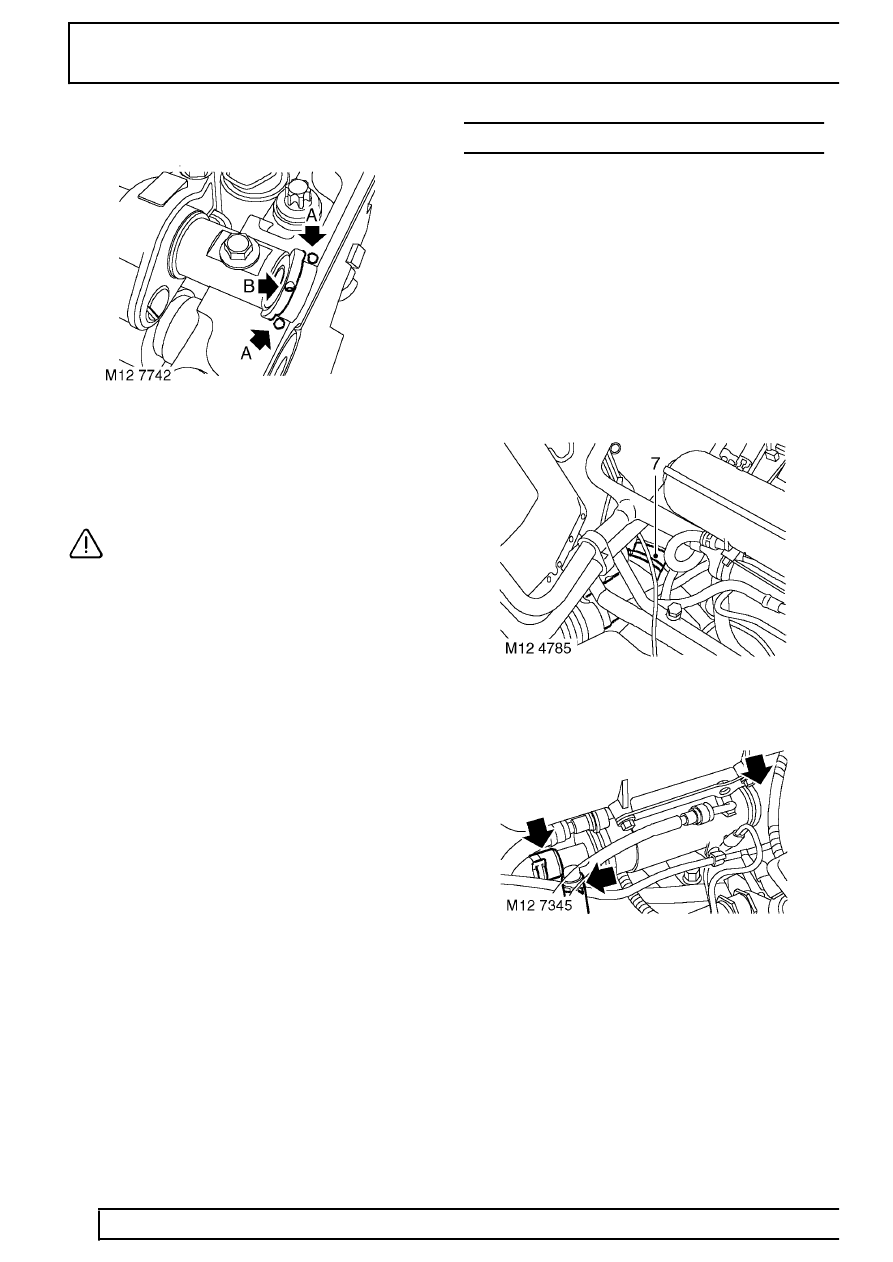

9. Not EU3 model:- Apply two 3 mm diameter

beads of sealant, Part No.STC 5433 to areas ’A’
shown on illustration.

CAUTION: Excessive use of sealant could
result in blockage of oil drain hole,
arrowed ’B’ in illustration.

10. Fit new gasket to camshaft cover. fit cover and

tighten bolts to 10 Nm (7 lbf.ft) .

11. Position breather hose and secure clip.
12. Fit engine acoustic cover.
13. Reconnect battery negative lead.
14. Fit battery cover.

ENGINE AND ANCILLARIES

Service repair no - 12.41.01.99

Remove

1. Remove underbelly panel. See CHASSIS AND

BODY, Repair.

2. Drain engine oil.
3. Remove radiator. See COOLING SYSTEM,

Repair.

4. Remove turbocharger. See FUEL SYSTEM,

Repair.

5. Remove starter motor. See ELECTRICAL,

Repair.

6. Remove air filter. See FUEL SYSTEM, Repair.

7. Loosen clip screw and release air intake hose

from intake elbow.

8. Release clips and disconnect coolant hoses

from fuel cooler and coolant rail.
