GASKET - COVER - CAMSHAFT

ENGINE

13

REPAIR

11. Before refitting the camshaft cover, the fuel

injector rockers must be adjusted.

12. Remove LRT-12-058.
13. Rotate engine clockwise until No. 1 injector lobe

is at full lift.

14. Rotate rocker adjusting screw clockwise until the

injector plunger is felt to bottom out.

15. Rotate rocker adjusting screw anti-clockwise 1

complete turn to give the plunger the required
bump clearance and tighten rocker adjusting
screw locknut to 16 Nm (12 lbf.ft) .

CAUTION: Ensure screw does not turn as
locknut is tightened.

16. Carry out above procedure for the remaining 4

rockers.

17. After completion of rocker adjustment, slowly

rotate engine clockwise 2 complete turns by
hand to ensure that no injectors are bottoming
out on their plungers.

18. Fit camshaft cover gasket. See this Section.
19. Fit cooling fan. See COOLING SYSTEM,

Repair.

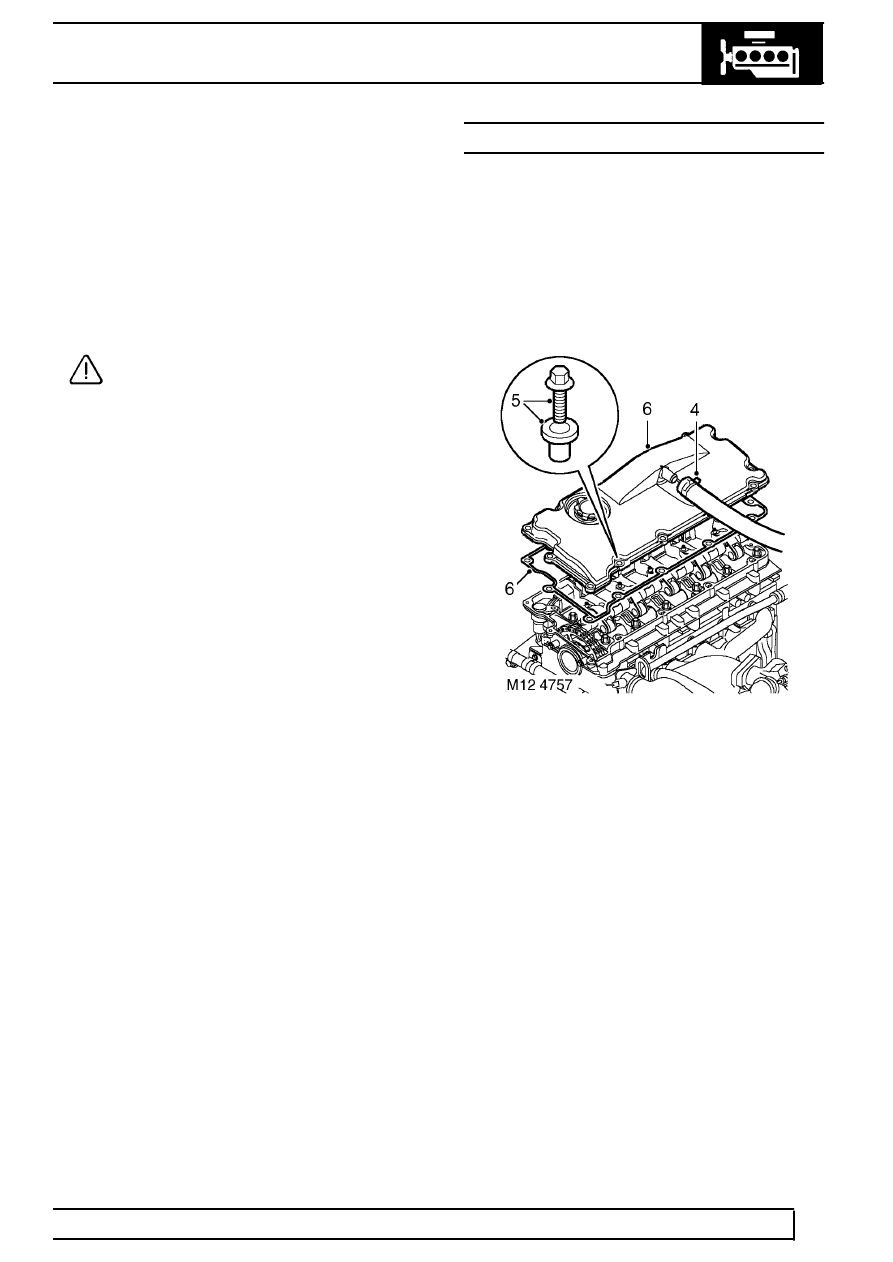

GASKET - COVER - CAMSHAFT

Service repair no - 12.29.40

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove 3 bolts and remove engine acoustic

cover.

4. Release clip and disconnect breather hose from

camshaft cover.

5. Remove 13 bolts, spacers and sealing washers

from camshaft cover.

6. Remove camshaft cover and gasket.

Refit

7. Clean camshaft cover and mating face.
8. Renew sealing washers and spacers as

necessary.
