CENTRE HIGH MOUNTED STOP LIGHT (CHMSL) - UP TO 02MY

86

ELECTRICAL

2

REPAIR

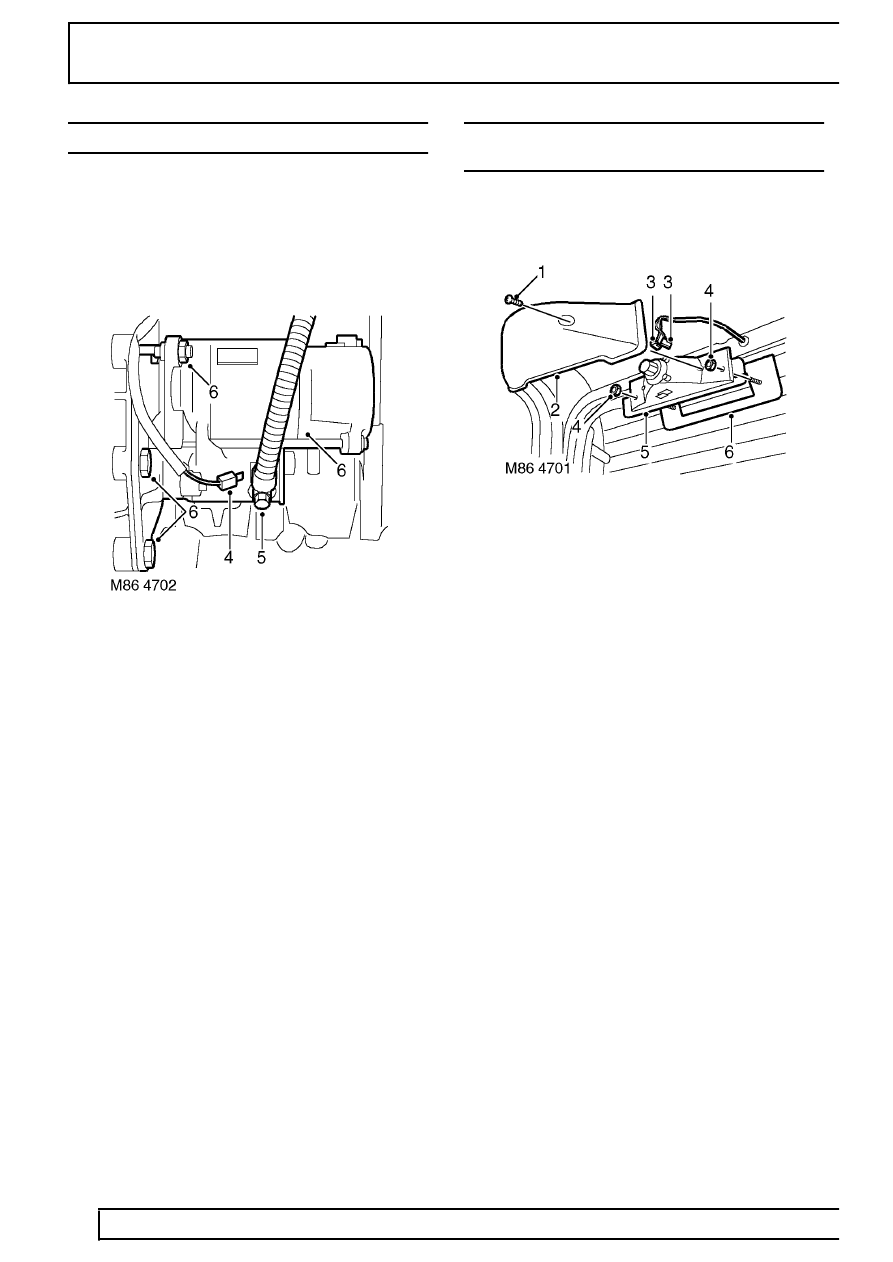

STARTER MOTOR

Service repair no - 86.60.01

Remove

1. Remove battery cover.
2. Disconnect battery negative lead.
3. Remove fixings and remove underbelly panel.

4. Disconnect Lucar from starter solenoid.
5. Remove nut and disconnect battery lead from

starter solenoid.

6. Remove nut and 2 bolts securing starter to

gearbox housing. Remove starter.

Refit

7. Clean starter motor and mating face.
8. Position starter and tighten nut and 2 bolts to 27

Nm (20 lbf.ft)

9. Connect lead to starter solenoid and tighten nut.

10. Connect Lucar to starter solenoid.
11. Fit underbelly panel.
12. Reconnect battery negative lead.
13. Fit battery cover.

CENTRE HIGH MOUNTED STOP LIGHT (CHMSL) -
UP TO 02MY

Service repair no - 86.41.32

Remove

1. Remove 2 screws securing lamp cover.
2. Remove lamp cover.
3. Disconnect 2 Lucars from bulb holder.
4. Remove 2 nuts securing lamp to tail door.
5. Remove lamp.
6. Collect gasket.

Refit

7. Position gasket.
8. Position lamp.
9. Secure lamp with nuts.

10. Connect Lucars to bulb holder.
11. Fit lamp cover.
12. Secure cover with screws.
