HARNESS - INJECTORS

ELECTRICAL

1

REPAIR

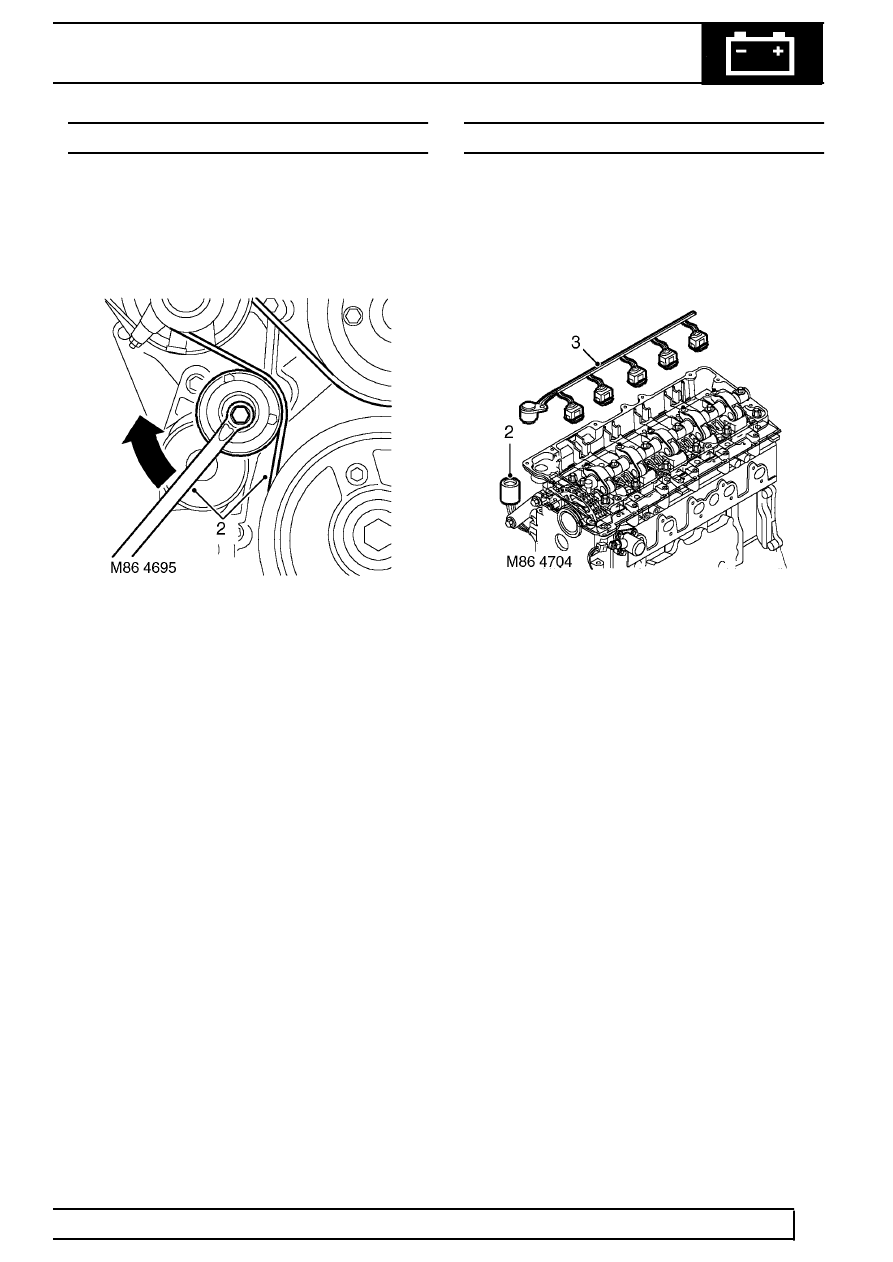

BELT - AUXILLARY DRIVE

Service repair no - 86.10.03

Remove

1. Remove cooling fan. See COOLING SYSTEM,

Repair.

2. Release drive belt tensioner using a 15 mm ring

spanner and release belt from pulleys.

Refit

3. Clean drive belt pulley grooves and ensure

grooves are not damaged.

4. Fit new drive belt around pulleys, ensure belt is

correctly aligned in pulley grooves.

5. With assistance, hold tensioner fully clockwise

and fit drive belt around remaining pulley.

6. Fit cooling fan. See COOLING SYSTEM,

Repair.

HARNESS - INJECTORS

Service repair no - 86.70.22

Remove

1. Remove camshaft cover gasket. See ENGINE ,

Repair.

2. Disconnect engine harness from injector

harness.

3. Disconnect multiplugs from injectors.
4. Release injector harness from camshaft carrier

and remove harness.

Refit

5. Fit new ’O’ rings to injector harness connector.
6. Position harness and locate connector to

camshaft carrier.

7. Connect injector and engine harness multiplugs.
8. Fit camshaft cover gasket. See ENGINE ,

Repair.
