ALTERNATOR

ELECTRICAL

3

REPAIR

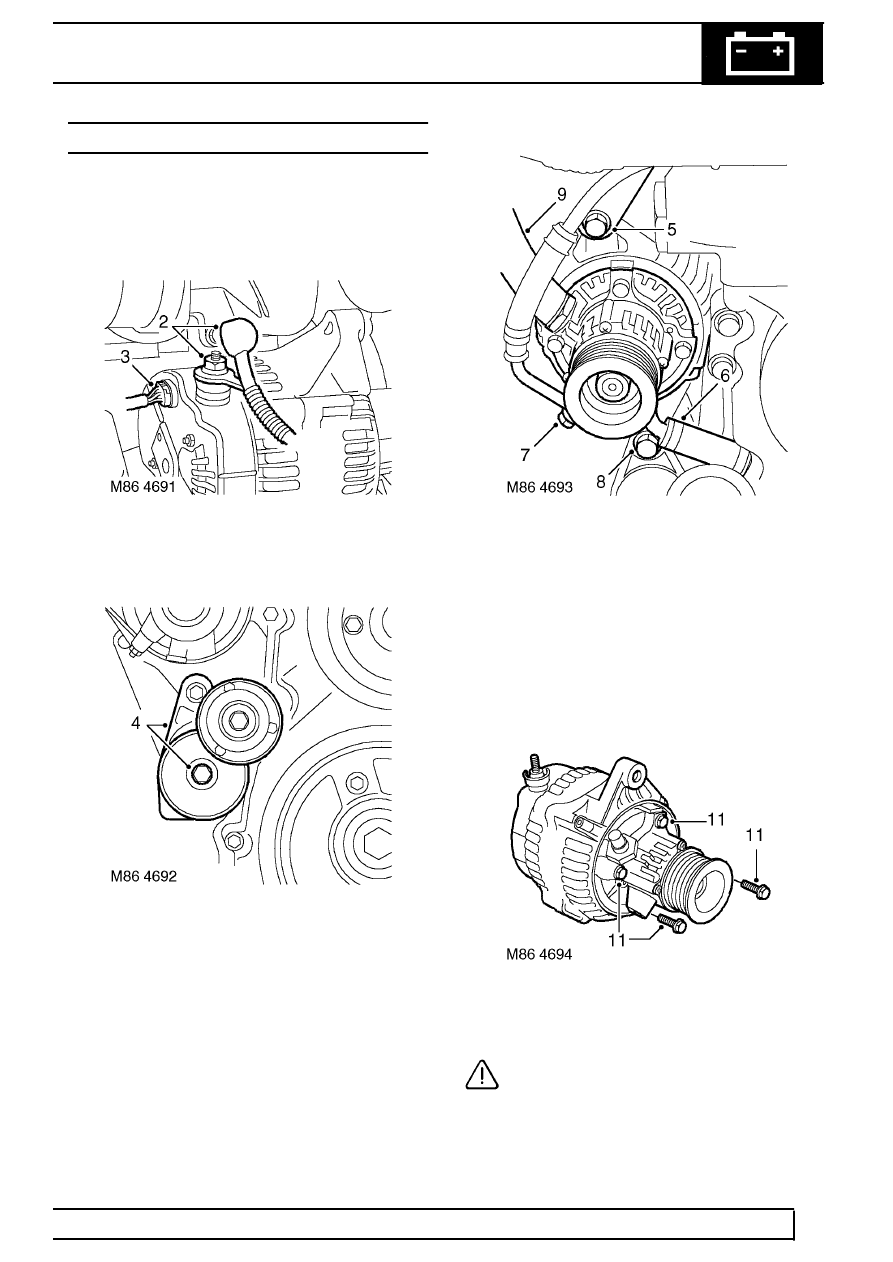

ALTERNATOR

Service repair no - 86.10.02

Remove

1. Remove auxilliary drive belt. See this Section.

2. Release cover and remove nut securing lead to

alternator.

3. Disconnect alternator multiplug.

4. Remove bolt (LH thread) and remove auxiliary

drive belt tensioner.

5. Remove bolt securing support stay to alternator.
6. Release clip securing lubrication drain hose to

vacuum pump.

7. Loosen vacuum pump lubrication pipe from

cylinder head and discard ’O’ ring.

8. Remove bolt securing alternator and release

from mounting bracket.

9. Disconnect hose from vacuum pump.

10. Remove alternator taking care not to damage

radiator cooling fins.

11. Remove 4 bolts, and remove vacuum pump from

alternator.

CAUTION: Plug the connections.
