CLUTCH - MASTER CYLINDER LH DRIVE

33

CLUTCH

2

REPAIR

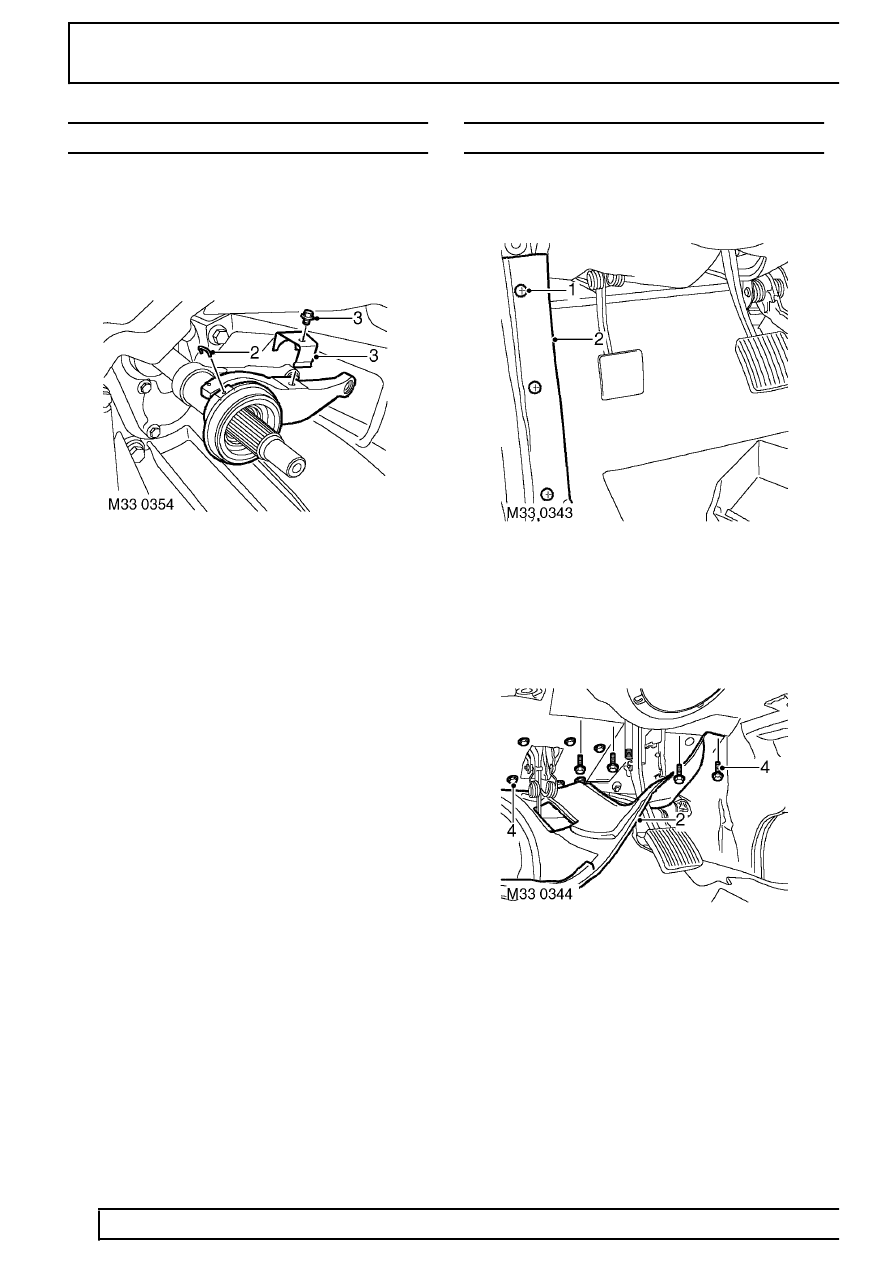

BEARING - CLUTCH RELEASE

Service repair no - 33.25.12

Remove

1. Remove gearbox assembly. See MANUAL

GEARBOX, Repair.

2. Remove retaining peg and remove release

bearing.

3. Remove bolt securing clutch release fork,

remove retaining clip and remove clutch release
fork.

Refit

4. Clean release fork.
5. Examine clutch release fork pivot points for

wear.

6. Apply a smear of Molybdenum disulphide grease

to release fork pivot points.

7. Fit retaining clip ensuring it locates over pivot

point washer.

8. Fit bolt and tighten to 10 Nm (7 lbf.ft).
9. Clean release bearing and bearing sleeve

mating faces.

10. Apply smear of Molybdenum disulphide grease

to release bearing sleeve.

11. Fit release bearing and secure with retaining

peg.

12. Fit gearbox assembly. See MANUAL

GEARBOX, Repair.

CLUTCH - MASTER CYLINDER LH DRIVE

Service repair no - 33.20.01

Remove

1. Remove 3 screws securing closing panel to

lower ’A’ post.

2. Release closing panel sufficient to gain access

to clutch and brake pedal bracket bolts.

3. Remove clutch pedal rubber.

4. Remove 12 bolts securing clutch and brake

pedal brackets to body.
