CLUTCH - MASTER CYLINDER LH DRIVE (page 2 of 2)

CLUTCH

3

REPAIR

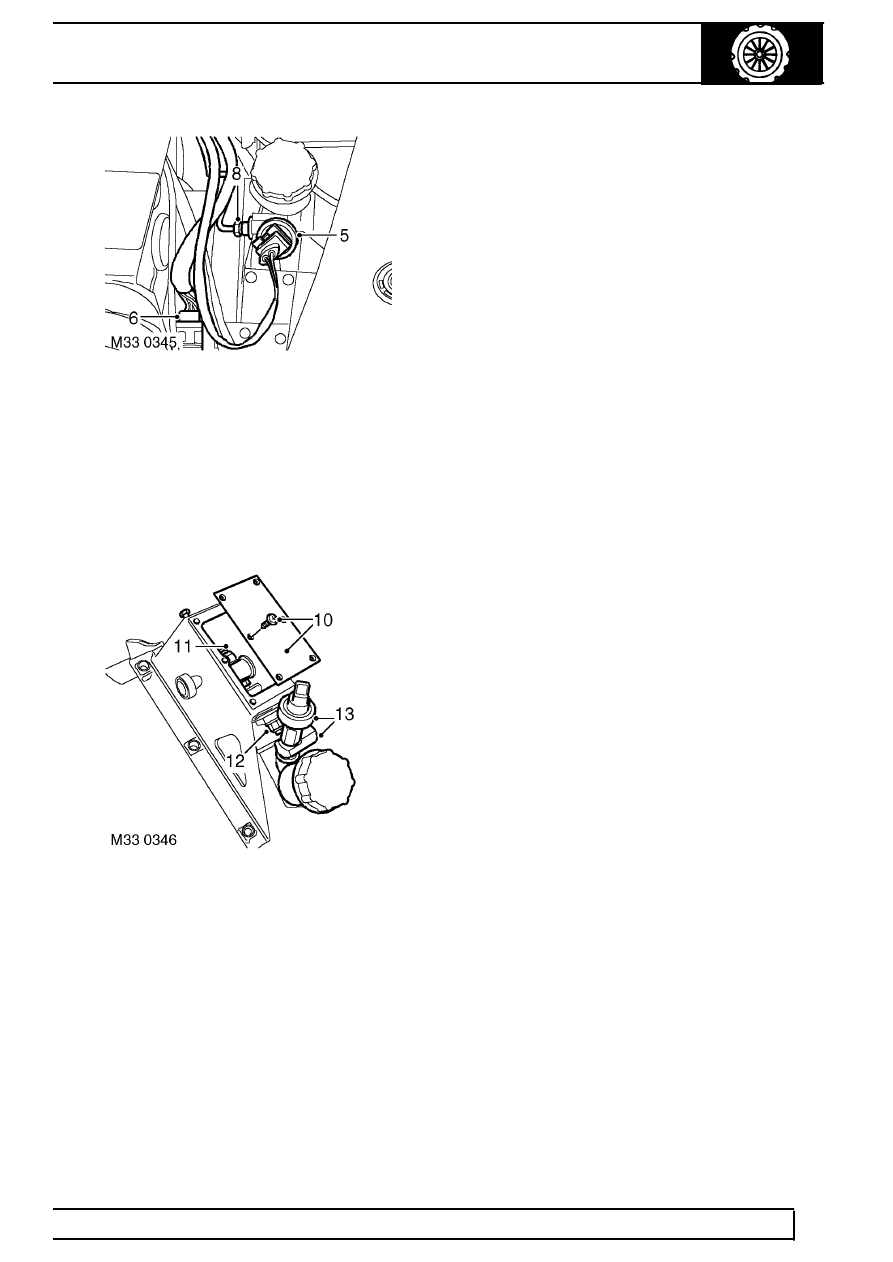

5. Disconnect multiplug from clutch pedal sensor.
6. Disconnect muliplug and harness clip from pedal

bracket.

7. Position cloth to collect fluid spillage.
8. Loosen pipe union, release pipe and plug pipe

and master cylinder.

9. Move brake master cylinder assembly aside and

lift out clutch master cylinder assembly.

10. Remove 6 screws, remove pedal box top cover

and discard gasket.

11. Remove nut securing push rod to clutch pedal

trunnion.

12. Remove 2 bolts and remove clutch master

cylinder from pedal bracket.

13. Remove clutch pedal sensor and pipe union

from master cylinder and discard sealing
washers.

Refit

14. Clean sensor and pipe union.
15. Fit clutch pedal sensor and pipe to master

cylinder using new sealing washers.

16. Position master cylinder to pedal bracket and

align push rod to pedal trunnion.

17. Fit bolts and nuts and secure master cylinder to

pedal bracket.

18. Fit nut securing push rod to clutch pedal trunnion

but do not tighten nut at this stage.

19. Move brake master cylinder aside and position

clutch master cylinder assembly.

20. Clean clutch pipe union.
21. Align pipe and tighten union.
22. Connect multiplug to clutch pedal sensor.
23. Tighten bolts securing clutch pedal and brake

pedal brackets to body.

24. Fit clutch pedal rubber.
25. Position closing panel and tighten screws to

lower ’A’ post.
