TRIM CASING - TAIL DOOR - UP TO 02MY

76

CHASSIS AND BODY

2

REPAIR

TRIM CASING - TAIL DOOR - UP TO 02MY

Service repair no - 76.34.09

Remove

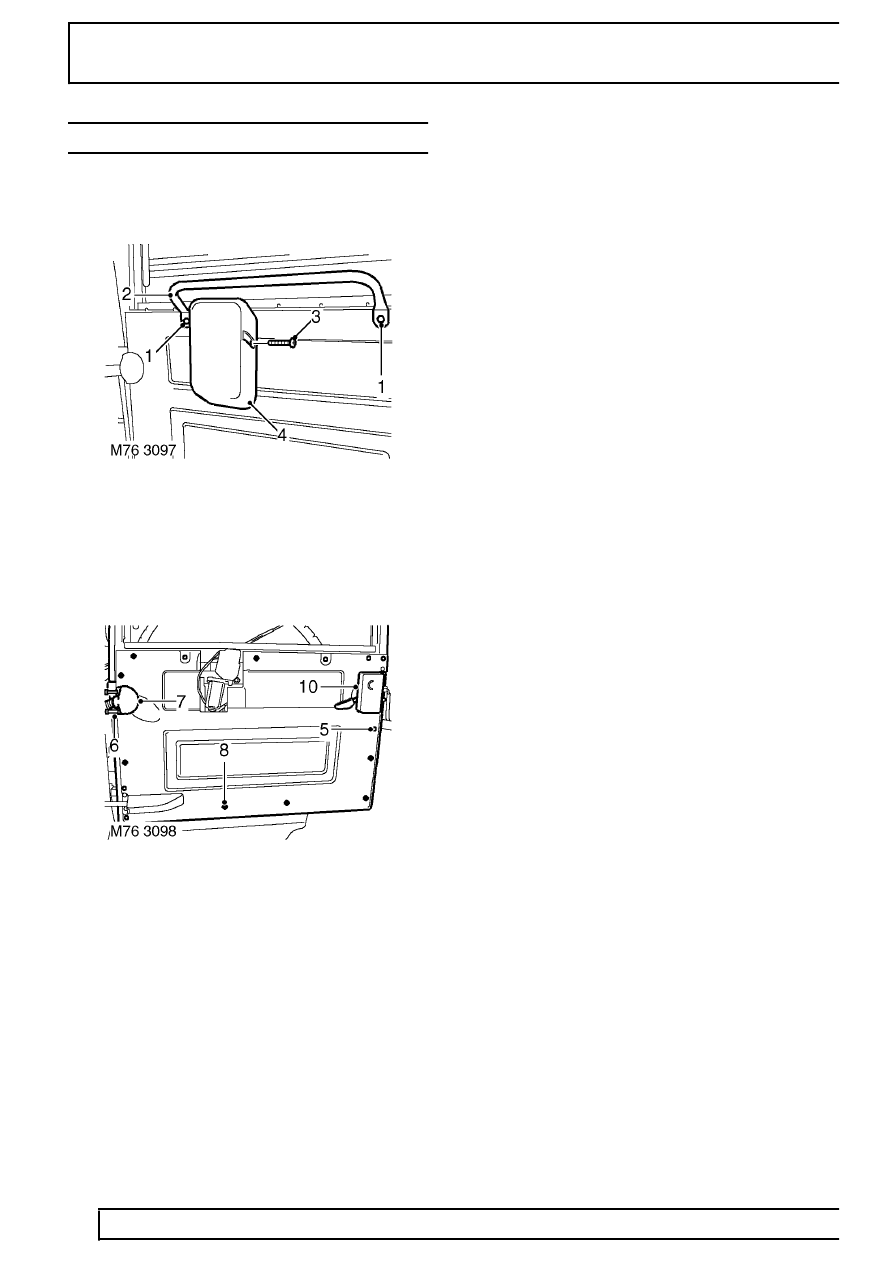

1. Remove 2 bolts securing grab handle to tail

door.

2. Remove grab handle.
3. Remove 2 screws securing wiper motor cover.
4. Remove wiper motor cover.

5. Remove 7 screws securing trim casing to door.
6. Remove 2 screws securing wiper motor harness

cover.

7. Remove harness cover.
8. Release 7 of 8 trim studs securing trim casing.
9. Remove trim casing from remaining stud.

10. Collect door lock cover.

Refit

11. Position door lock cover.
12. Position trim casing and secure trim casing.
13. Position harness cover and secure with screws.
14. Secure trim pad with screws.
15. Fit wiper motor cover and secure with screws.
16. Fit grab handle and secure with screws.
