REPAIR

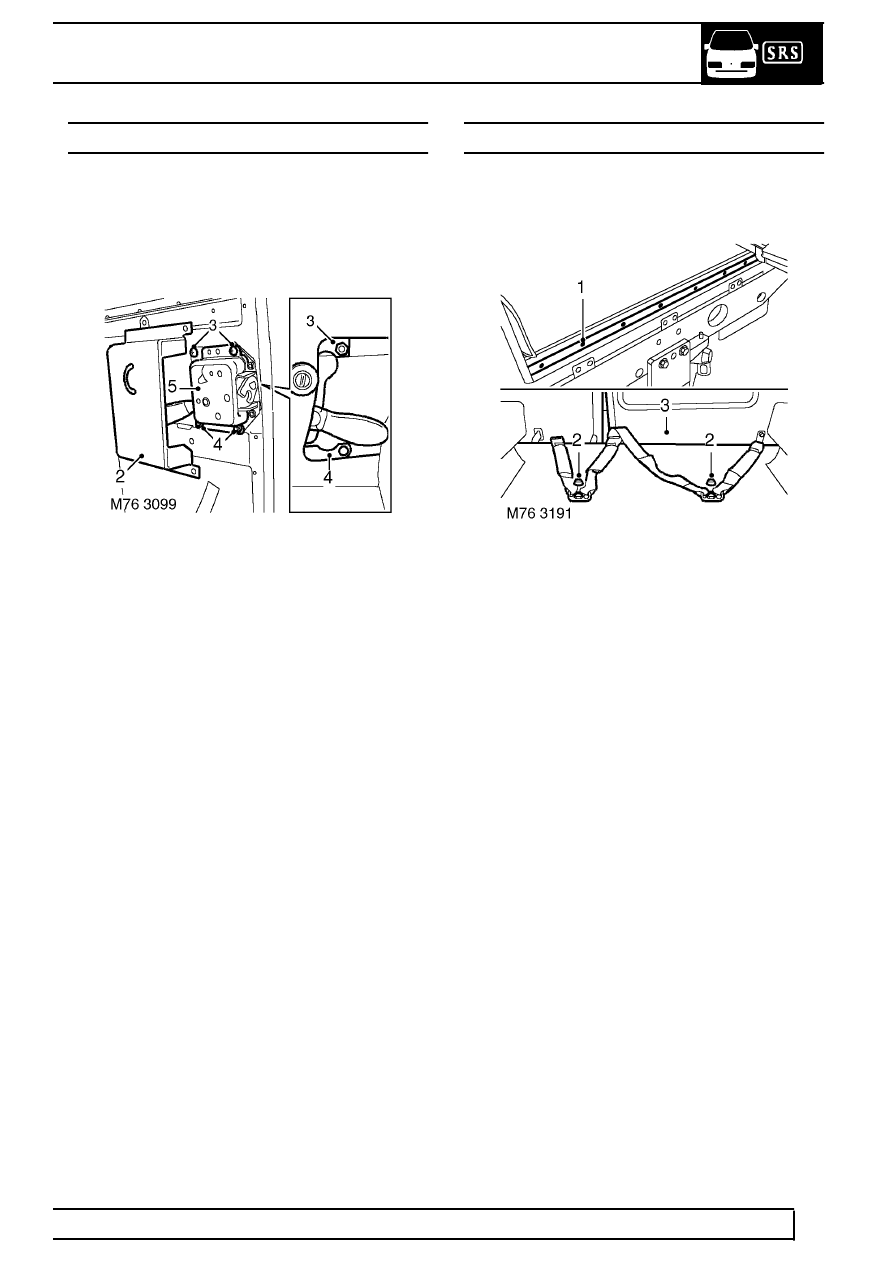

LATCH - TAIL DOOR - UP TO 02MY

Service repair no - 76.37.16

Remove

1. Remove tail door trim casing. See this Section.

2. Collect latch cover.
3. Remove 2 screws securing latch to door and

collect captive nut bracket.

4. Remove 2 nuts securing latch to door and collect

captive bolt bracket.

5. Remove latch assembly and collect foam

gasket.

Refit

6. Fit foam gasket and latch assembly to tail door.
7. Fit captive nut and bolt brackets to tail door.
8. Secure latch to tail door with nuts and screws.
9. Fit cover to latch.

10. Fit tail door trim casing. See this Section.

CARPET - LUGGAGE COMPARTMENT

Service repair no - 76.49.04

Remove

1. Remove 7 screws and remove carpet retainer.
2. Remove bolt covers and remove rear seat belt

bolts.

3. Release rear seat catches and fold seats

forward.

4. Remove luggage compartment carpet.

Refit

5. Position carpet.
6. Fold rear seats to position.
7. Align rear seat belts and tighten tighten bolts.
8. Fit bolt covers.
9. Position carpet retainer and tighten screws.
