CUBBY BOX

CHASSIS AND BODY

1

REPAIR

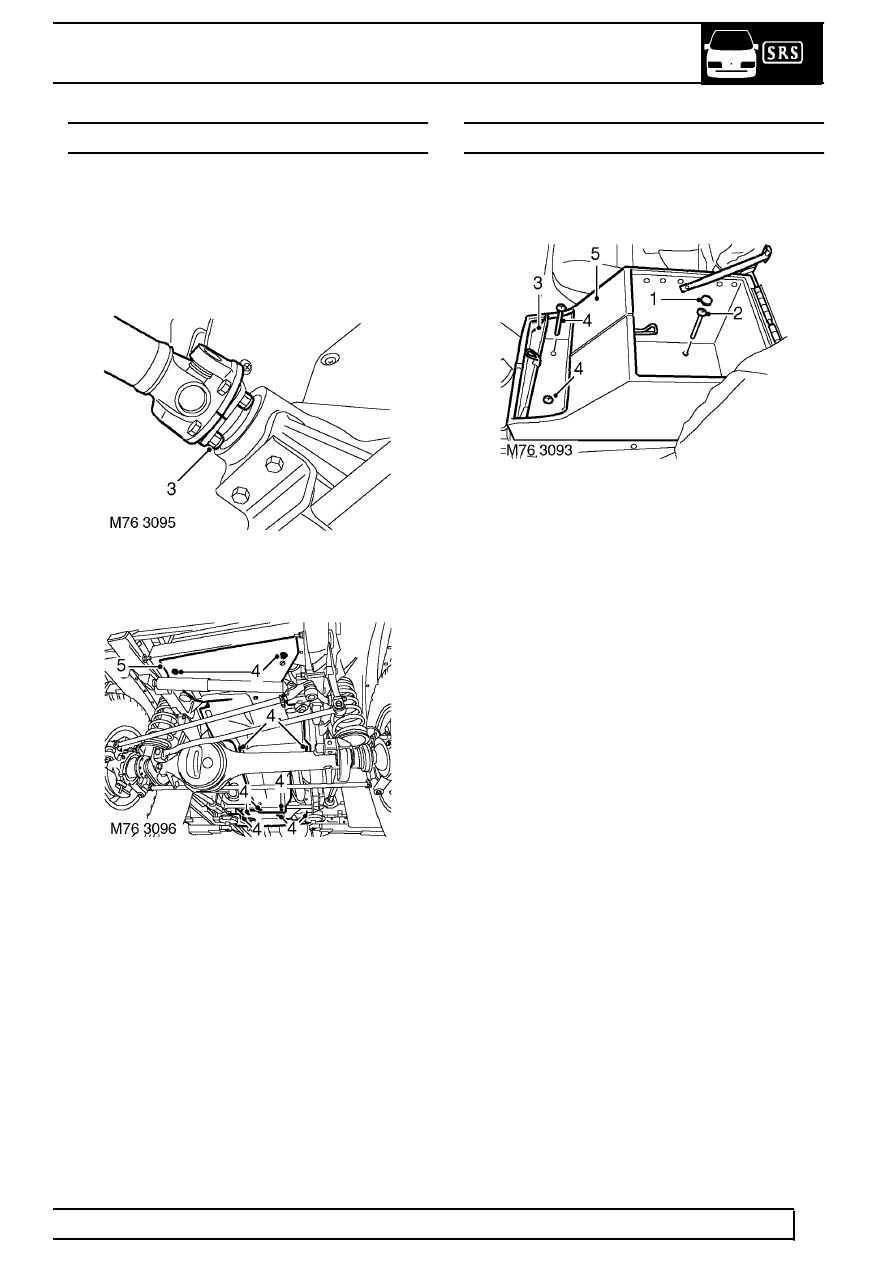

PANEL - UNDERBELLY - FRONT AND CENTRE

Service repair no - 76.10.50

Remove

1. Raise vehicle on 4 post ramp.
2. Mark front propellor shaft and front differential

flanges for reassembly.

3. Remove 4 bolts and release propellor shaft from

front differential.

4. Remove 12 bolts securing front and centre

underbelly panels.

5. Remove front and centre underbelly panels.

Refit

6. Position front and centre underbelly panels.
7. Fit and tighten bolts securing front and centre

underbelly panels.

8. Position front propellor shaft to differential and

tighten bolts to 48 Nm (35 lbf.ft).

9. Lower vehicle.

CUBBY BOX

Service repair no - 76.25.04

Remove

1. Open cubby box lid and remove 2 caps

concealing rear fixing bolts.

2. Remove bolts securing rear of cubby box.
3. Open flap concealing front fixing bolts.
4. Remove bolts securing front of cubby box.
5. Remove cubby box.

Refit

6. Fit cubby box to vehicle.
7. Fit bolts securing front of cubby box and

reposition flap.

8. Fit bolts securing rear of cubby box.
9. Fit caps over bolts.

10. Close cubby box lid.
