TRIM CASING - TAIL DOOR - FROM 02MY

CHASSIS AND BODY

33

REPAIR

TRIM CASING - TAIL DOOR - FROM 02MY

Service repair no - 76.34.09

Remove

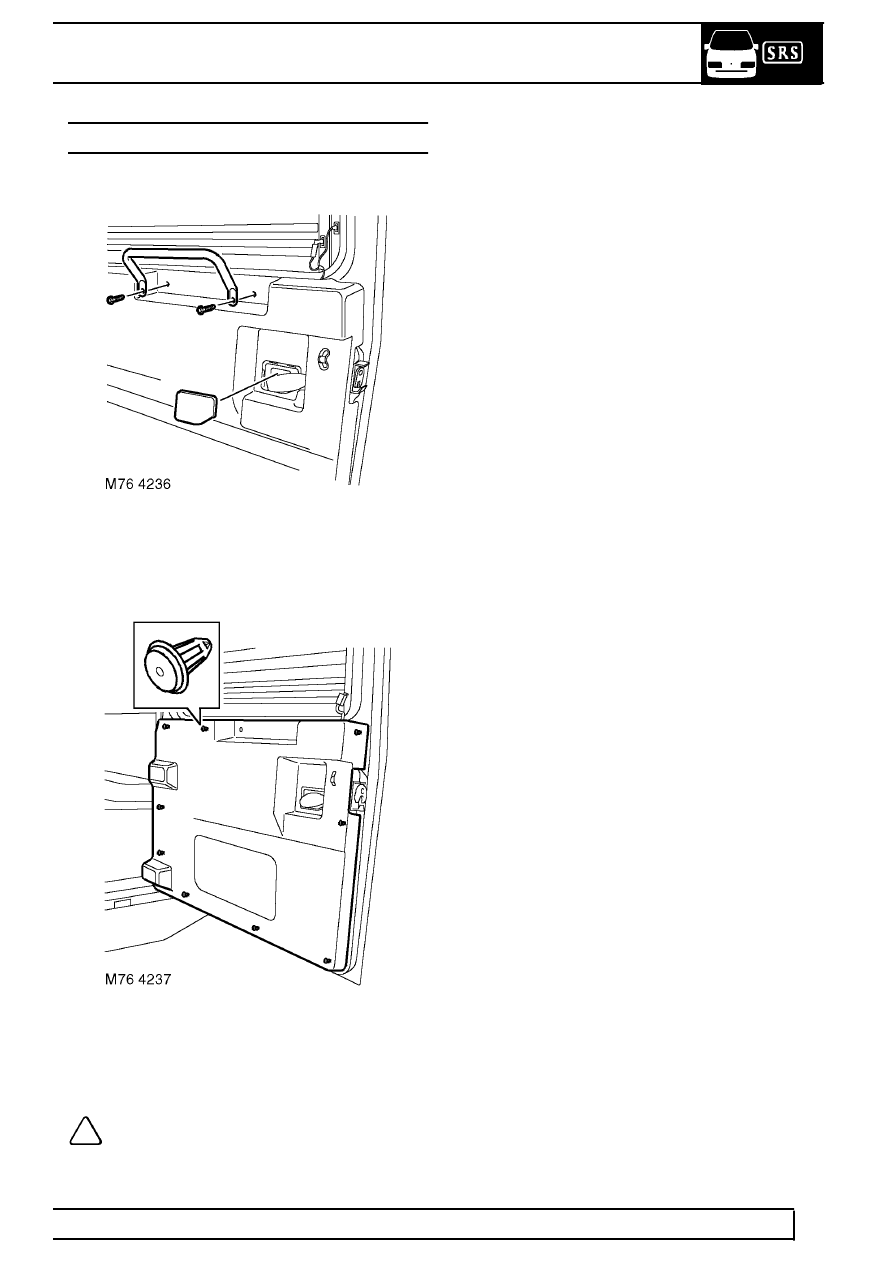

1. Remove 2 bolts securing rear door grab handle,

remove handle.

2. Remove escutcheon.

3. Carefully release 9 fasteners securing trim

casing to rear door and remove casing.

NOTE: Do not carry out further
dismantling if component is removed for
access only.

4. Remove 9 fasteners from trim pad.

Refit

5. Fit fasteners to trim casing.
6. Position trim casing and secure fasteners.
7. Fit escutcheon.
8. Fit grab handle and tighten bolts to 10 Nm (7

lbf.ft).
