LOCK - TAIL DOOR - FROM 02MY

CHASSIS AND BODY

35

REPAIR

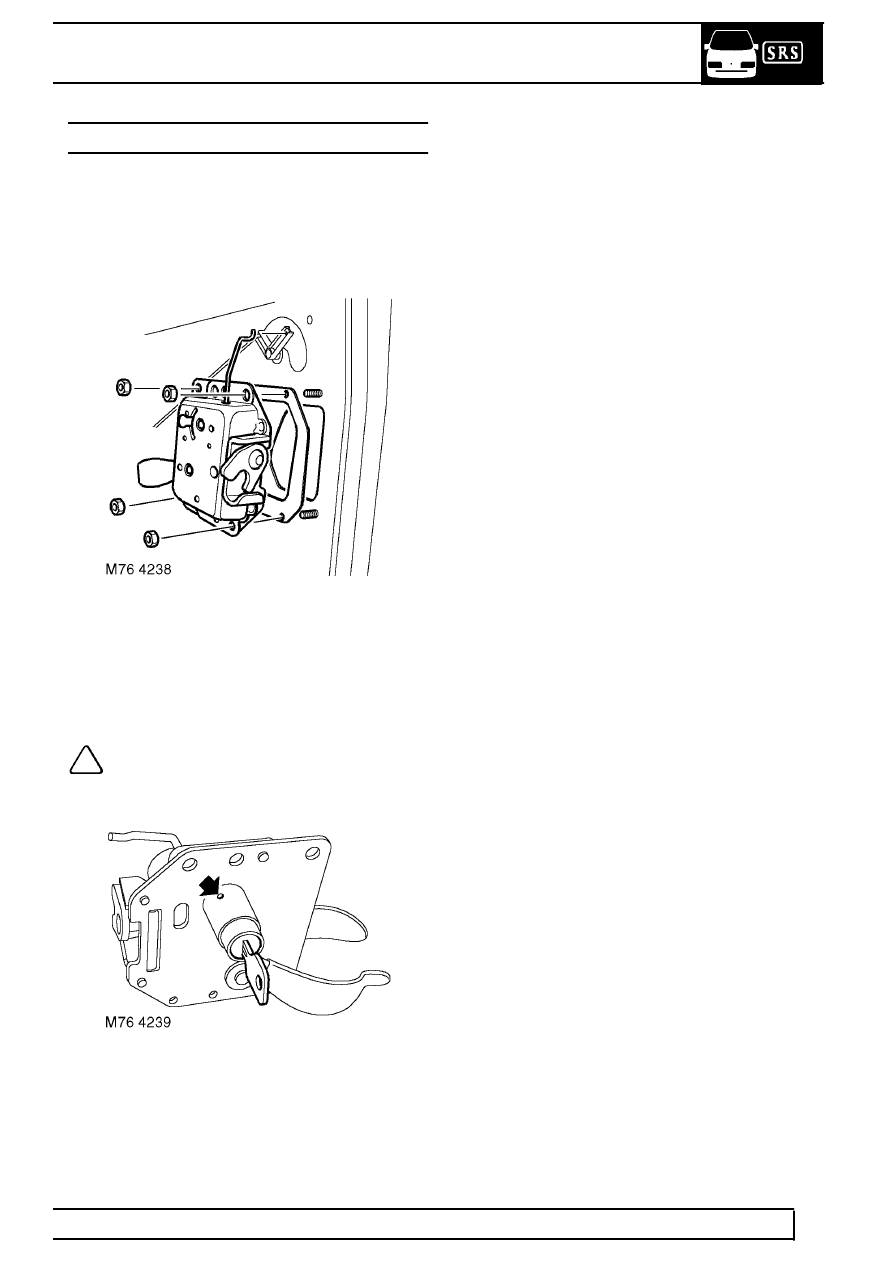

LOCK - TAIL DOOR - FROM 02MY

Service repair no - 76.37.16

Remove

1. Remove tail door trim casing. See this Section.

2. Remove 4 nuts securing tail door lock.
3. Partially withdraw lock assembly, carefully

disconnect central door locking rod from fulcrum
arm.

4. Remove lock assembly.
5. Remove door lock gasket.

NOTE: Do not carry out further
dismantling if component is removed for
access only.

6. Insert key in lock, depress lock barrel plunger

and withdraw barrel from lock.

Refit

7. Fit new barrel to lock.
8. Fit new door lock gasket.
9. Fit door locking rod to fulcrum, align lock. Fit and

tighten nuts to 10 Nm (7 lbf.ft ).

10. Close door and check for correct latching with

striker. Adjust striker if necessary. See
Adjustment.

11. Fit tail door trim casing. See this Section.
