GLASS/SEALING RUBBER - TAIL DOOR - FROM 02MY

76

CHASSIS AND BODY

30

REPAIR

Refit

7. Insert glass into channels and carefully push to

top of frame.

8. Secure glass channels with screws. Ensure

screw heads are down below bottom of channels
to prevent damage to glass.

9. Fit inner and outer waist seal to door.

10. Fit check strap.
11. Fit check strap torsion bar and tighten nuts to 10

Nm (7 lbf.ft) .

12. Fit rear door mounting panel. See this Section.

GLASS/SEALING RUBBER - TAIL DOOR - FROM
02MY

Service repair no - 76.31.22

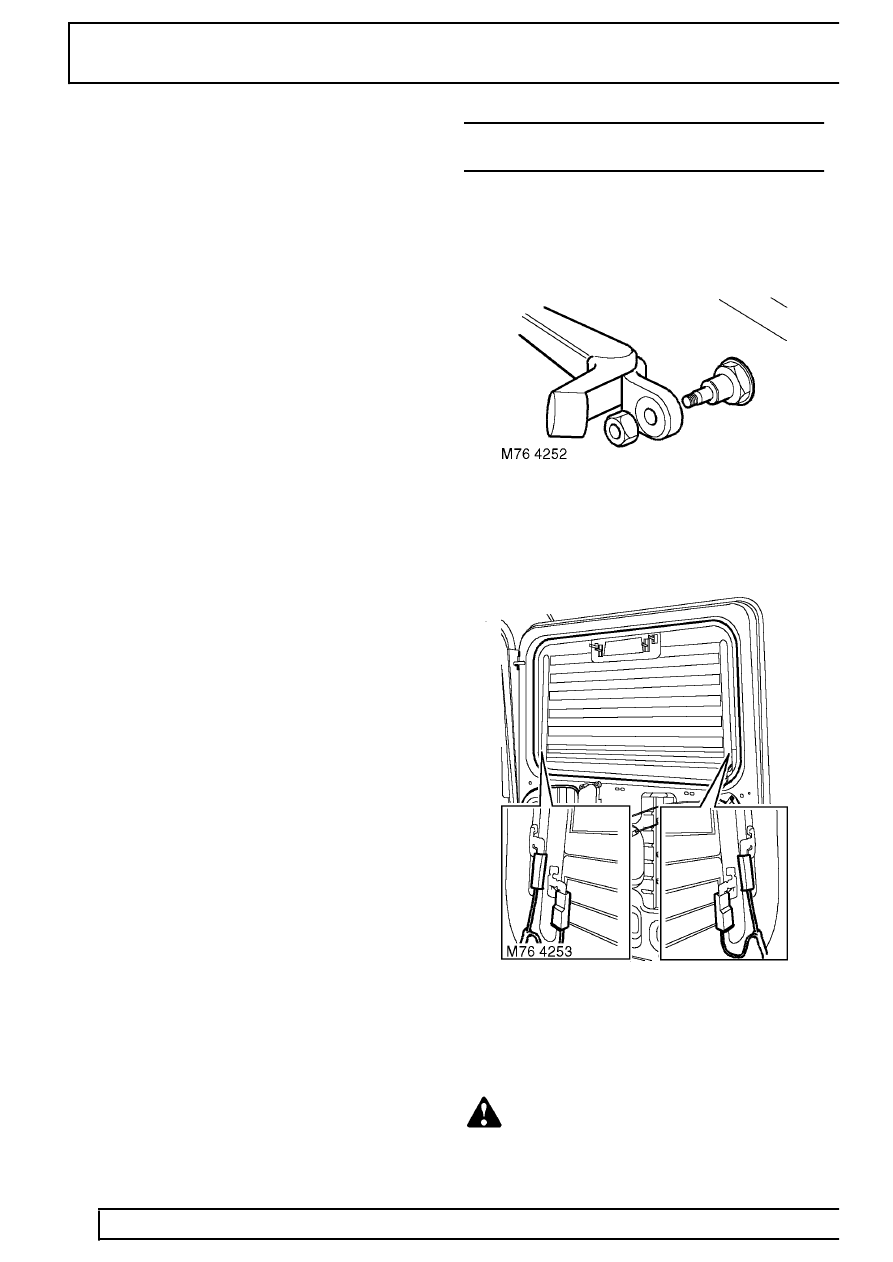

Remove

1. Remove spare wheel from tail door.

2. Raise nut cover, remove nut and release wiper

arm.

3. Open rear door.
4. Remove CHMSL assembly. See

ELECTRICAL, Repair.

5. Disconnect 4 Lucar connections.
6. With assistance, from inside of vehicle apply

pressure to glass, relieve seal lip and carefully
remove glass.

WARNING: Wear suitable eye protection
when removing and refitting glass.
