WING - FRONT

76

CHASSIS AND BODY

4

REPAIR

WING - FRONT

Service repair no - 76.10.24

Remove

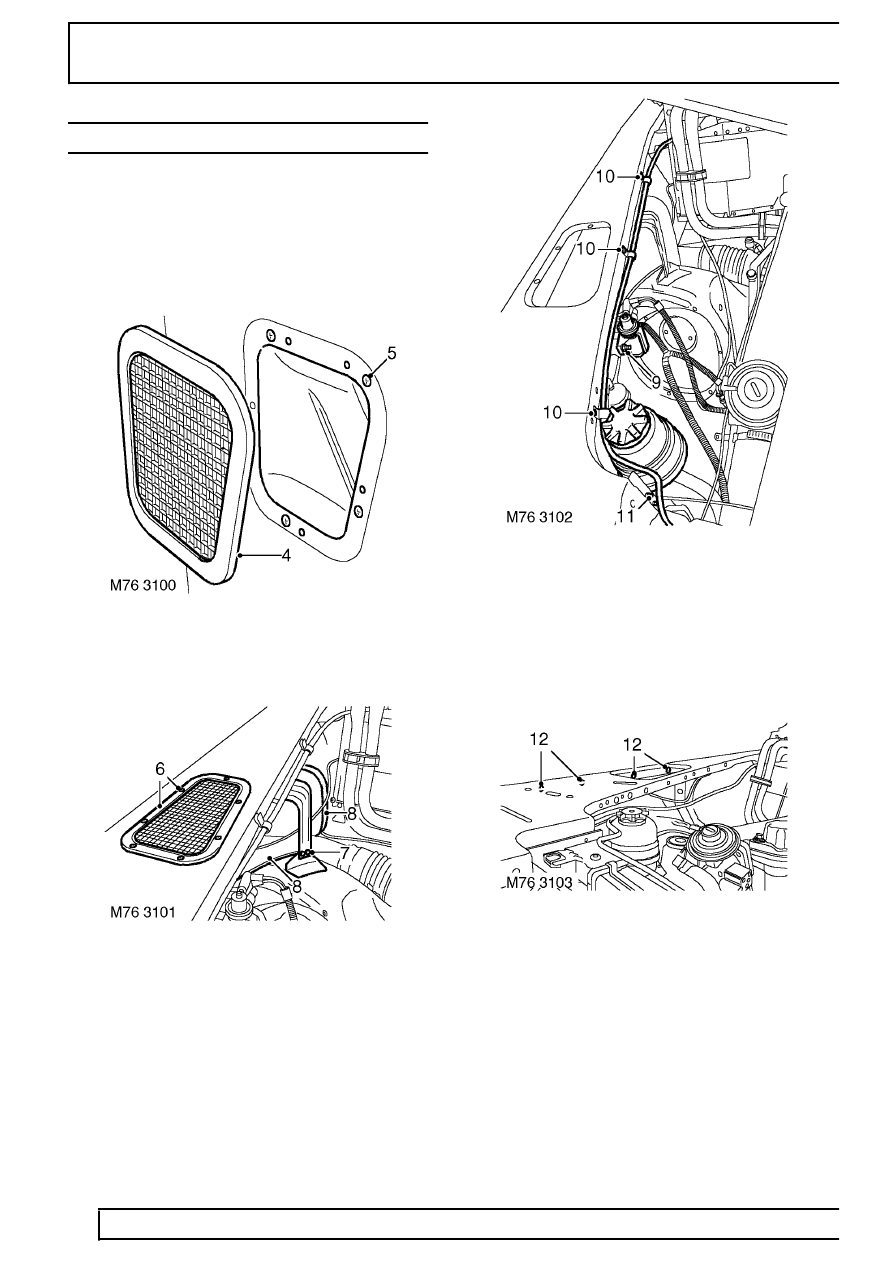

1. Remove wheel arch liner. See this Section.
2. Remove front grille. See this Section.
3. Release fixings and remove cooling fan cowl.

4. Remove air cleaner grille from front wing.
5. Remove 4 screws securing air intake elbow to

wing.

6. Remove 7 screws and remove heater air intake

grille from wing.

7. Remove 2 bolts securing heater air intake

bracket to inner wing. Remove bracket.

8. Remove heater air intake from wing and collect

seal.

9. Remove 2 bolts securing EGR solenoid to inner

wing and lay aside.

10. Remove 3 studs securing expansion tank pipe to

inner wing.

11. Remove 2 bolts securing PAS reservoir to inner

wing and lay aside.

12. Remove 4 bolts securing outer wing to inner

wing.
