SENSOR - ABS - FRONT WHEEL

70

BRAKES

2

REPAIR

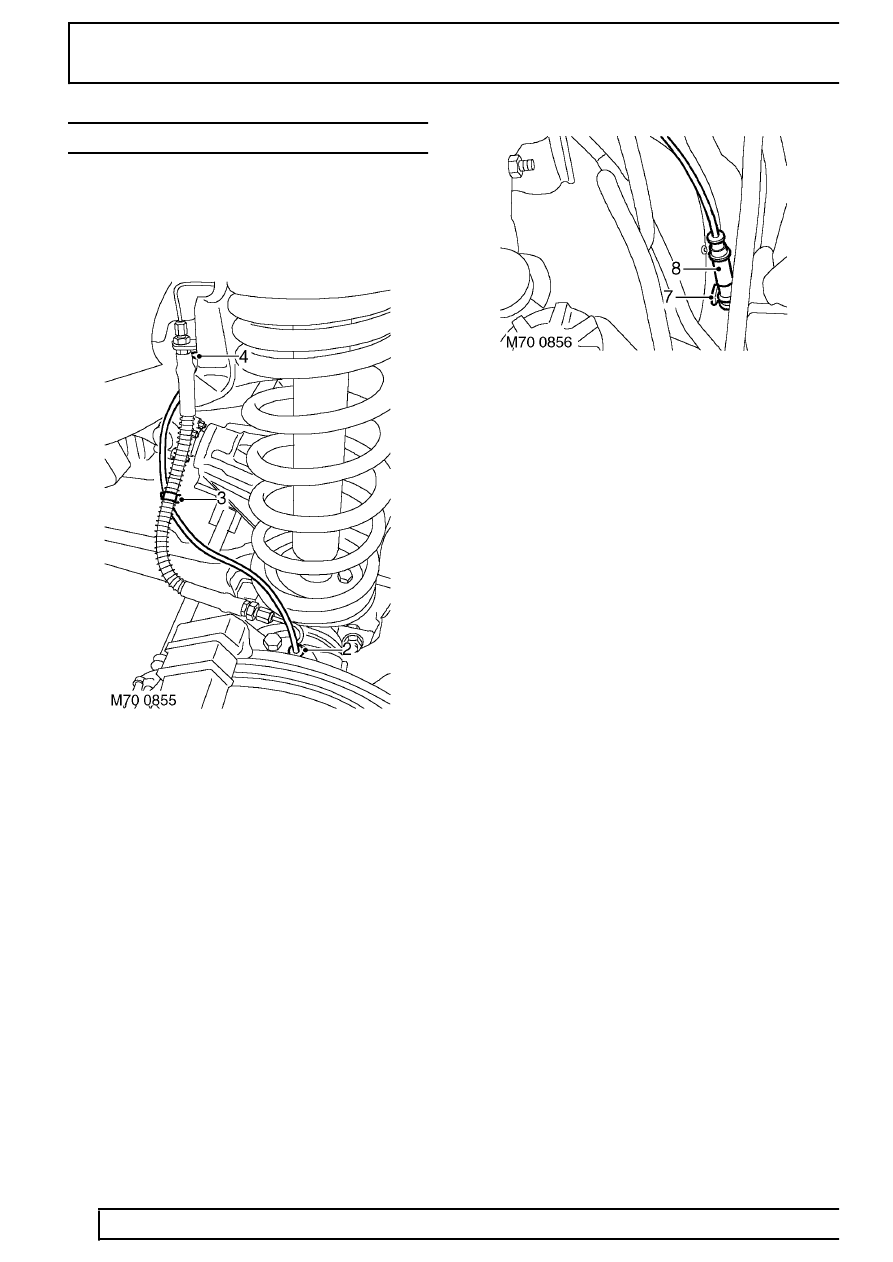

SENSOR - ABS - FRONT WHEEL

Service repair no - 70.65.30

Remove

1. Raise vehicle on a 2 post ramp.

2. Carefully prize ABS sensor from front hub.
3. Release clip securing ABS sensor harness to

brake pipe.

4. Release clip securing ABS sensor harness to

inner wing.

5. Lower vehicle.
6. Release second clip securing ABS harness to

inner wing.

7. Disconnect sensor harness multiplug.
8. Remove sensor and harness.

Refit

9. Connect sensor harness multiplug.

10. Position sensor harness and secure to inner

wing with clip.

11. Raise vehicle.
12. Secure harness to inner wing and brake pipe

with clips.

13. Apply grease to sensor.
14. Carefully fit sensor to hub assembly.
15. Lower vehicle.
