ECU - ABS

BRAKES

1

REPAIR

ECU - ABS

Service repair no - 70.65.01

Remove

1. Disconnect battery negative lead.
2. Release and remove passenger seat base.

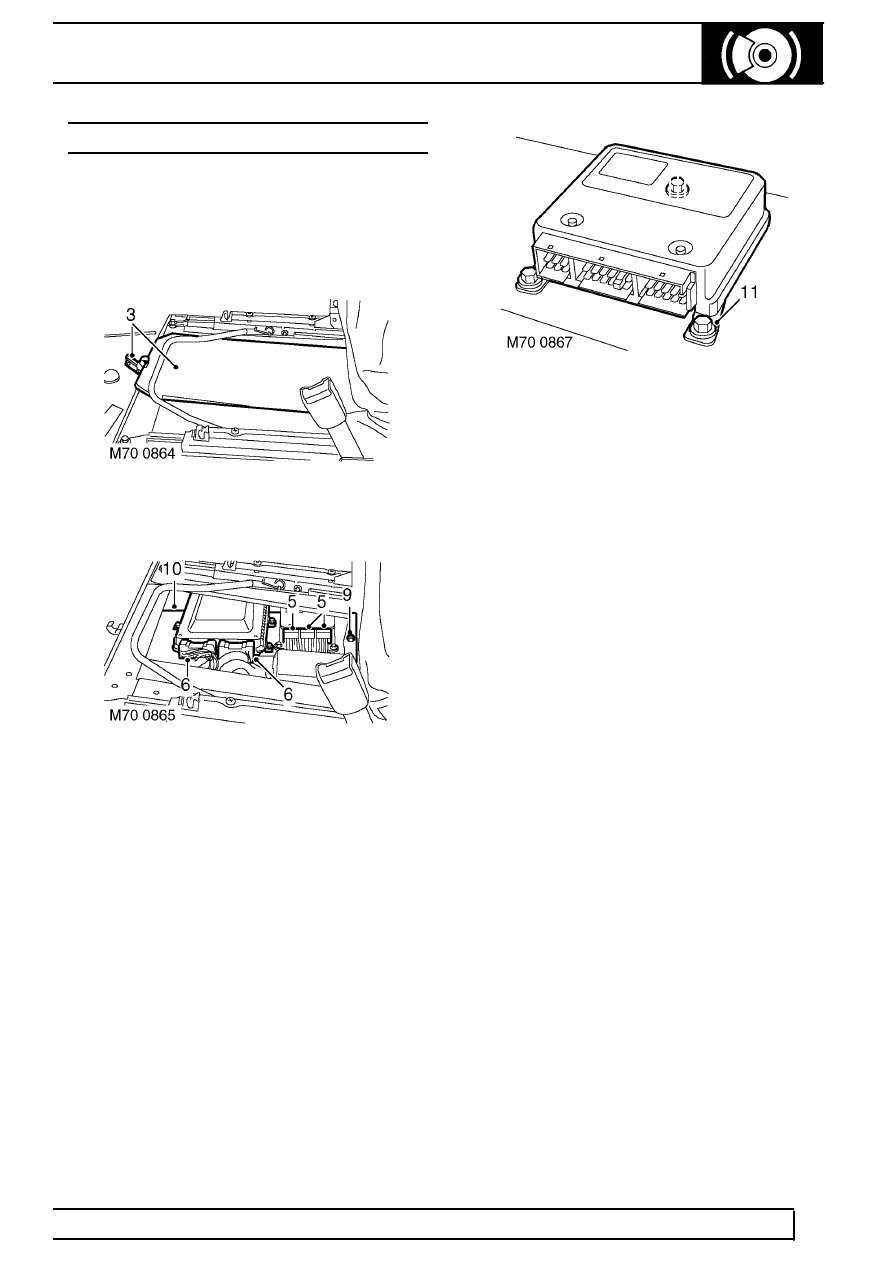

3. Release clip securing ECU cover plate.
4. Remove ECU cover plate.

5. Disconnect 3 multiplugs from ABS ECU.
6. Disconnect 2 multiplugs from engine

management ECU.

7. Release seat base carpet to gain access to ECU

mounting plate Torx screws.

8. Remove 2 Torx screws securing front edge of

ECU mounting plate.

9. Remove nut securing rear edge of ECU

mounting plate.

10. Remove mounting plate and ECU assembly from

seat base.

11. Remove 3 bolts securing ABS ECU to mounting

plate.

12. Remove ABS ECU.

Refit

13. Position ABS ECU to mounting plate and secure

with bolts.

14. Fit mounting plate and ECU assembly to seat

base.

15. Fit Torx screws and nut securing mounting plate

to seat base.

16. Re-position carpet.
17. Connect multiplugs to ABS and engine

management ECU’s.

18. Fit ECU cover plate to seat base and secure in

position with clip.

19. Fit passenger seat base.
20. Reconnect battery negative lead.
