SENSORS - ABS - REAR WHEELS

BRAKES

3

REPAIR

SENSORS - ABS - REAR WHEELS

Service repair no - 70.65.31

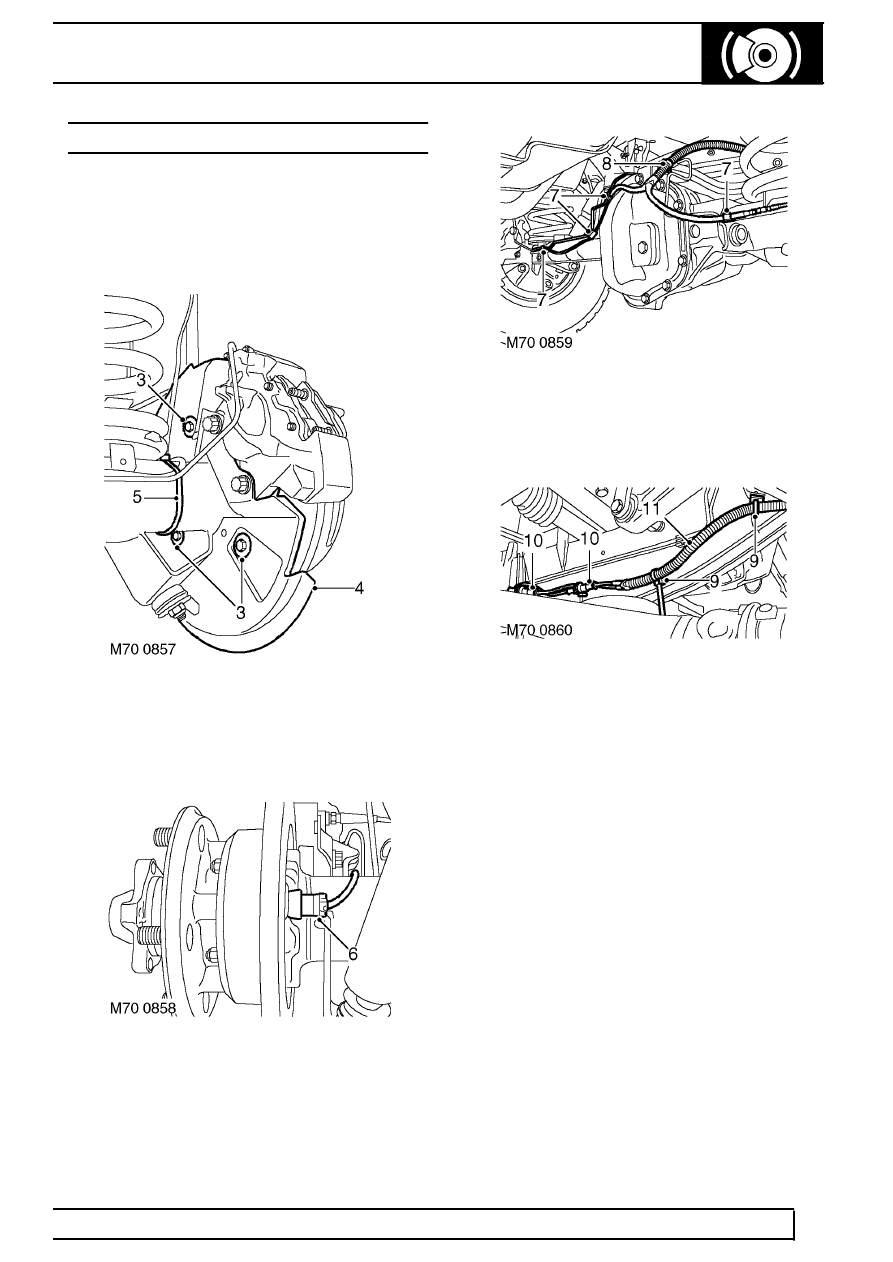

Remove

1. Raise vehicle on a 2 post ramp.
2. Remove both rear wheels.

3. Remove 3 bolts securing each brake disc

backplate to hub assemblies.

4. Remove both back plates.
5. Remove 2 cable ties securing sensor harness to

outer ends of axle.

6. Carefully prise both sensors from hub

assemblies.

7. Release 4 clips securing sensor harness to axle.
8. Release cable tie securing harness to

differential.

9. Release 3 cable ties securing harness to chassis

longitudinal.

10. Disconnect sensor multiplug.
11. Remove harness and sensor assembly.

Refit

12. Position harness and sensor assembly to vehicle

and connect multiplug.

13. Apply grease to both sensors.
14. Carefully fit both sensors to hub assemblies.
15. Secure harness to axle and differential with

cable ties.

16. Secure harness to axle with clips.
17. Secure harness to chassis with cable ties.
18. Fit both back plates to hub assemblies and

secure with bolts.

19. Fit rear wheels and tighten to 130 Nm (95 lbf.ft)

.

20. Lower vehicle.
