MODULATOR UNIT - ABS

70

BRAKES

6

REPAIR

Refit

11. Fit rubber washer and servo assembly to pedal

box.

12. Fit nuts securing servo to pedal box and tighten

to 14 Nm. (10 lbf.ft)

13. Position brake pedal to servo push rod.
14. Fit clevis pin and NEW split pin to secure brake

pedal to servo push rod.

15. Fit blanking grommets to each side of pedal box.
16. Attach pedal return springs to brake pedal.
17. Position closing panel and tighten screws to

lower ’A’ post.

18. Connect vacuum hose to servo.
19. Connect brake switch Lucars.
20. Fit brake master cylinder. See this Section.

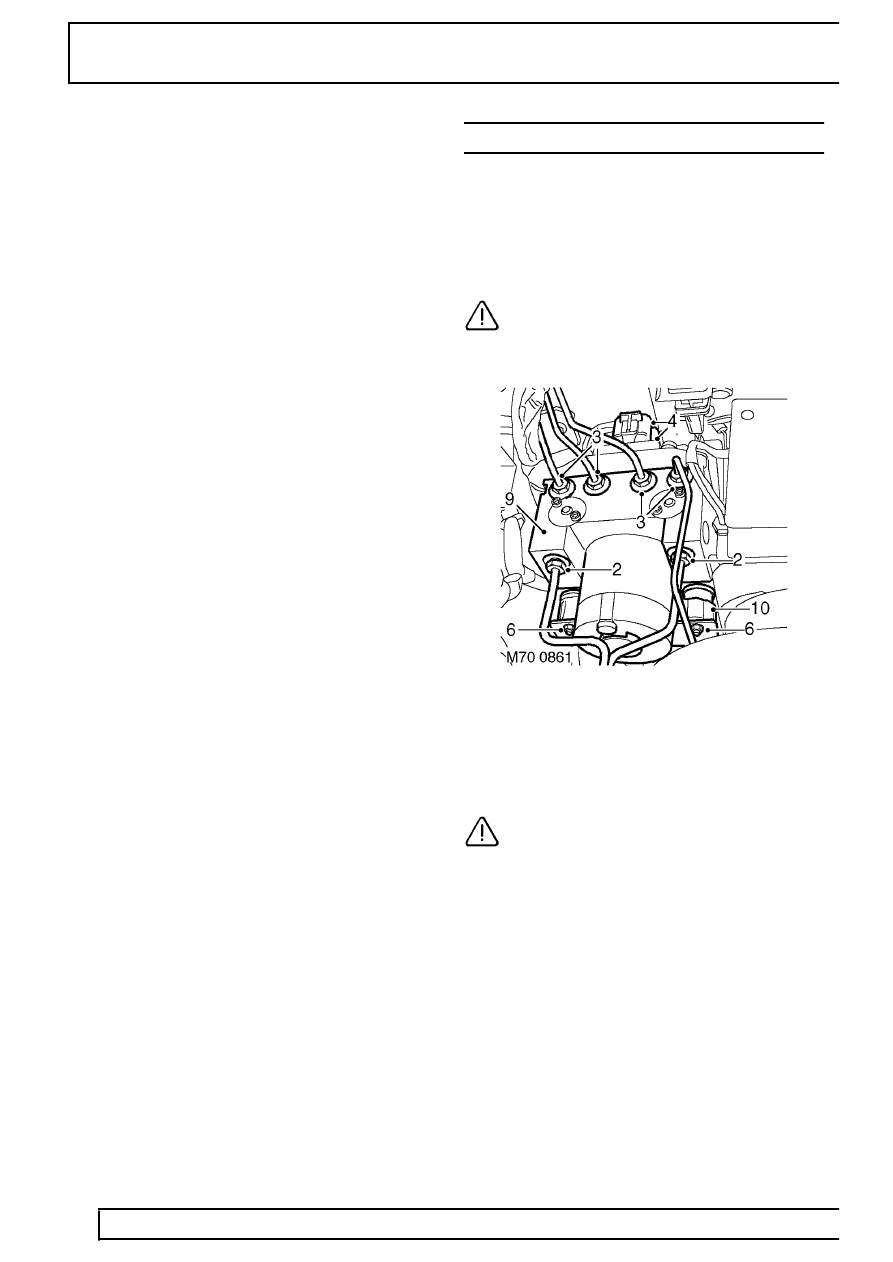

MODULATOR UNIT - ABS

Service repair no - 70.65.49

Remove

1. Position cloth under modulator to absorb any

fluid spillage.

CAUTION: Do not allow brake fluid to
contact paint finished surfaces as paint
may be damaged. If spilled, remove fluid

and clean area with clean warm water.

2. Disconnect 2 inlet brake pipe unions from pump

side of modulator.

3. Disconnect 4 outlet brake pipe unions from top

of modulator.

CAUTION: Plug the connections.

4. Disconnect 2 multiplugs from rear of modulator.
5. Loosen nut securing rear of modulator to

mounting bracket.

6. Remove 2 nuts securing front of modulator to

mounting bracket.

7. Release modulator from mounting bracket.
8. Disconnect multiplug from base of modulator.
9. Remove modulator.

Do not carry out further dismantling if
component is removed for access only.

10. Remove 3 mounting rubbers from old modulator

and fit to new.
